Układ schodowy pozwala sterować jednym światłem z dwóch miejsc i właśnie dlatego tak często pojawia się przy schodach, w korytarzach oraz w długich ciągach komunikacyjnych. Poniżej wyjaśniam, jak czytać schemat połączeń, jakie przewody są potrzebne, kiedy dochodzi łącznik krzyżowy i na czym najczęściej potykają się osoby montujące instalację po raz pierwszy.
Najważniejsze rzeczy do zapamiętania przed montażem
- W klasycznym układzie do sterowania jednym światłem z dwóch miejsc pracują dwa łączniki schodowe.
- Między łącznikami prowadzi się dwa przewody korespondencyjne, a neutralny i ochronny biegną bezpośrednio do lampy.
- Przy sterowaniu z trzech i większej liczby miejsc między łącznikami schodowymi dodaje się łącznik krzyżowy.
- Do obwodów oświetleniowych najczęściej stosuje się przewody 1,5 mm², a osprzęt dobiera się zwykle w klasie 10 AX lub 16 AX.
- Najgroźniejsze błędy to pomylenie fazy z neutralnym, użycie PE jako przewodu roboczego i praca bez sprawdzenia braku napięcia.
Jak działa układ schodowy w praktyce
W instalacji schodowej nie chodzi o „włącznik” w potocznym sensie, tylko o łącznik, który przełącza tor prądu. Każdy z dwóch łączników zmienia położenie obwodu, dzięki czemu to samo światło można zapalić na dole i zgasić na górze albo odwrotnie. W praktyce to dużo wygodniejsze niż zwykły łącznik jednobiegunowy, bo nie trzeba wracać do jednego punktu sterowania.

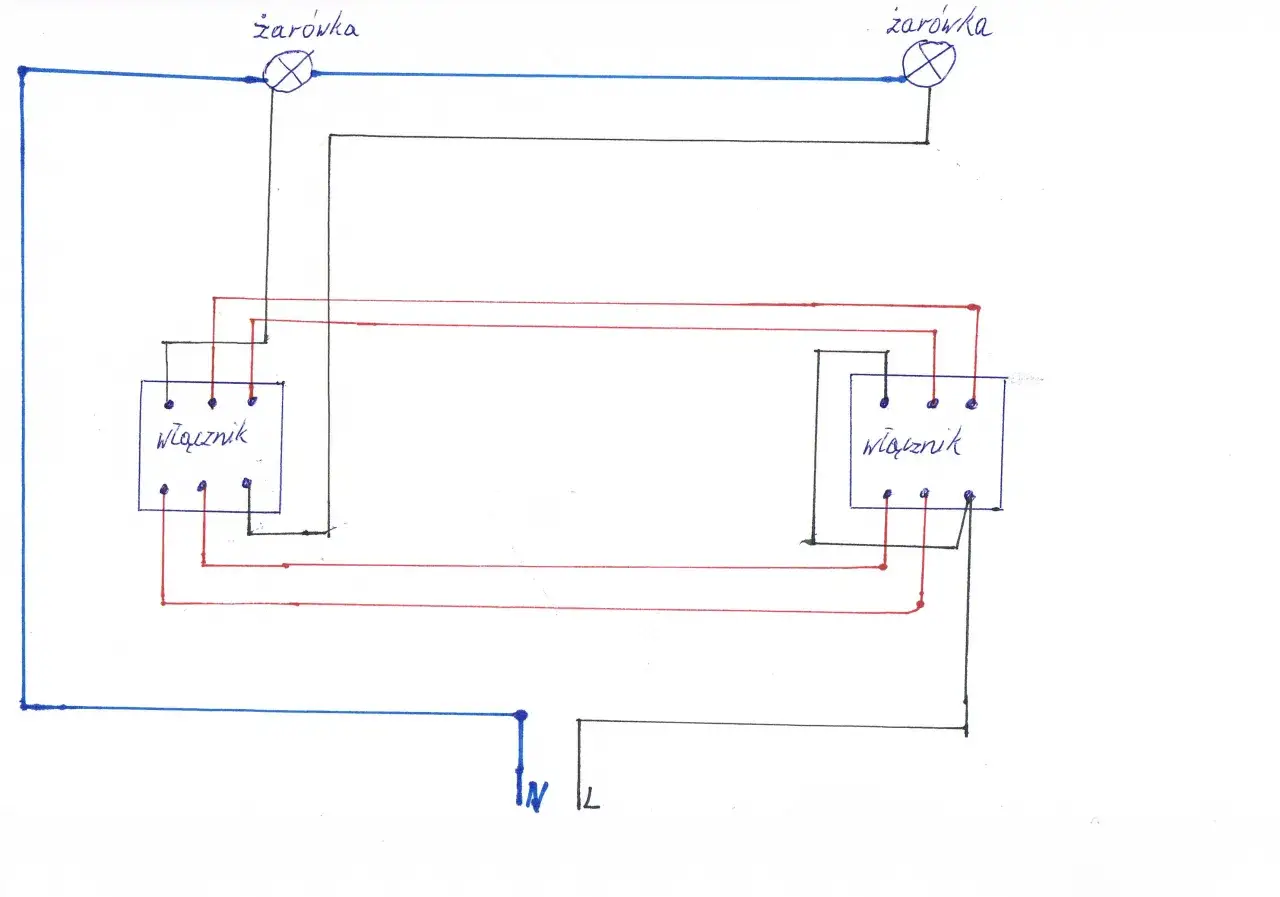

Najważniejsza zasada jest prosta: faza trafia do pierwszego łącznika, między łącznikami biegną przewody korespondencyjne, a do lampy wracają neutralny i ochronny. Właśnie ten układ sprawia, że przełączenie któregokolwiek z dwóch elementów zmienia stan oświetlenia. To dobry moment, żeby rozróżnić przewody, bo od tego zależy sens całego schematu.
| Przewód | Rola w instalacji | Gdzie go prowadzę |
|---|---|---|
| L | Faza zasilająca | Do zacisku wspólnego pierwszego łącznika |
| 2 przewody korespondencyjne | Łączą oba łączniki i zmieniają tor przepływu | Między łącznikami schodowymi |
| N | Neutralny | Bezpośrednio do oprawy oświetleniowej |
| PE | Ochronny | Do oprawy i dalej przez puszki, bez używania go jako przewodu roboczego |
W dobrze zaprojektowanym obwodzie oświetleniowym od razu widać porządek: przewody robocze robią swoje, a ochronny zostaje ochronnym. Ja właśnie od tego zaczynam czytanie każdego schematu, bo dopiero wtedy reszta układu układa się logicznie. Jeśli to rozumiesz, montaż z dwóch miejsc staje się dużo prostszy.
Jak podłączyć oświetlenie z dwóch miejsc
Najprostszy układ schodowy składa się z dwóch łączników i jednej oprawy. To rozwiązanie wystarcza w większości domowych przypadków: przy schodach, w długim korytarzu albo w sypialni, gdy chcesz włączyć światło przy drzwiach i zgasić je przy łóżku. W praktyce najwięcej zależy nie od samego osprzętu, tylko od tego, czy przewody zostały poprowadzone rozsądnie już na etapie instalacji.
- Odłącz zasilanie obwodu i sprawdź brak napięcia miernikiem dwubiegunowym.
- Zidentyfikuj przewód fazowy, neutralny i ochronny, nie opierając się wyłącznie na kolorach w starej instalacji.
- Doprowadź fazę do zacisku wspólnego pierwszego łącznika schodowego.
- Połącz oba łączniki dwoma przewodami korespondencyjnymi.
- Wyprowadź przewód z drugiego łącznika do lampy, a neutralny i ochronny podłącz bezpośrednio do oprawy.
- Sprawdź działanie z obu punktów przed ostatecznym zamocowaniem mechanizmu i ramki.
W nowszych osprzętach zaciski są zwykle czytelnie opisane, ale oznaczenia zależą od producenta. Często spotkasz zacisk wspólny oznaczony jako L albo COM oraz dwa zaciski wyjściowe symbolizowane strzałkami. To ważne, bo jeśli zamienisz przewody korespondencyjne z fazą, układ nadal może wyglądać „prawie dobrze”, ale nie będzie działał poprawnie.
W praktyce dla prostego obwodu oświetleniowego przyjmuje się przewody o przekroju 1,5 mm², co odpowiada typowemu zastosowaniu w instalacjach domowych. W wielu realizacjach spotyka się kabel YDYp 3×1,5 mm² lub 5×1,5 mm², zależnie od tego, jak poprowadzona jest trasa między puszkami i lampą. To właśnie na etapie projektu decyduje się, czy później da się układ wygodnie rozbudować.
Kiedy potrzebny jest łącznik krzyżowy
Jeśli światłem chcesz sterować z trzech miejsc, sam układ schodowy już nie wystarczy. Wtedy między dwa łączniki schodowe wstawia się łącznik krzyżowy, który nie kończy obwodu, tylko zamienia kolejność przewodów korespondencyjnych. Dzięki temu instalacja może mieć dodatkowy punkt sterowania bez przebudowy całego systemu.
To rozwiązanie ma sens przede wszystkim na dłuższych schodach, w domach piętrowych, na korytarzach z wejściem z obu stron albo w ciągach, gdzie naturalnie pojawia się więcej niż dwa miejsca obsługi. Im większy budynek i im bardziej rozciągnięta komunikacja, tym częściej krzyżowy przestaje być dodatkiem, a staje się normalnym elementem układu.
| Liczba punktów sterowania | Układ osprzętu | Co warto wiedzieć |
|---|---|---|
| 2 | 2 × łącznik schodowy | Najprostszy i najczęściej stosowany wariant |
| 3 | 2 × łącznik schodowy + 1 × łącznik krzyżowy | Krzyżowy montuje się między łącznikami schodowymi |
| 4 | 2 × łącznik schodowy + 2 × łącznik krzyżowy | Każdy dodatkowy punkt między końcami wymaga kolejnego krzyżowego |
Ja traktuję łącznik krzyżowy jako element, który warto przewidzieć od razu, jeśli w domu planujesz rozbudowę komunikacji albo remont etapami. Późniejsze dokładanie takiego punktu bywa dużo bardziej kłopotliwe niż od razu zaplanowana instalacja. I właśnie tutaj najczęściej wychodzi różnica między poprawnym schematem na papierze a wygodną instalacją w realnym domu.
Jak dobrać przewody, puszki i osprzęt
W obwodach oświetleniowych najważniejszy jest rozsądny dobór osprzętu, a nie „jak najmocniejszy” model z katalogu. Dla typowego domu wystarcza osprzęt o prądzie znamionowym 10 AX albo 16 AX, a napięcie znamionowe najczęściej wynosi 250 V AC. Do tego dochodzi jeszcze kwestia stopnia ochrony IP, która ma znaczenie zwłaszcza w wilgotnych lub zapylonych miejscach.
| Element | Co sprawdzić | Praktyczna uwaga |
|---|---|---|
| Łącznik schodowy | 10 AX lub 16 AX, zaciski i opis styków | Warto wybrać serię z czytelnym oznaczeniem zacisków |
| Łącznik krzyżowy | Kompatybilność z serią osprzętu | Musi pasować wymiarowo i elektrycznie do układu |
| Przewód | Przekrój 1,5 mm² | To standard dla oświetlenia w instalacjach domowych |
| Puszka | Głębokość i miejsce na zaciski | Przy bardziej rozbudowanych układach lepiej sprawdzają się puszki pogłębiane |
| Stopień IP | IP20, IP44 lub wyżej zależnie od warunków | W suchych wnętrzach wystarcza IP20, w wilgotnych trzeba iść wyżej |
Jeżeli instalacja ma być prowadzona od nowa, ja zwykle myślę o niej nie tylko pod kątem obecnej lampy, ale też przyszłej rozbudowy. Dodatkowy przewód w ścianie kosztuje mniej nerwów niż późniejsze kucie i poprawki tynku. To szczególnie ważne tam, gdzie światło ma sterować nie tylko klatka schodowa, ale też korytarz, wejście do domu albo zaplecze gospodarcze.
Najczęstsze błędy, które psują instalację
W układach schodowych błędy zwykle nie są spektakularne, ale potrafią być uciążliwe. Najczęściej wynikają z pośpiechu, starych przewodów bez jednoznacznych kolorów albo z założenia, że „skoro coś podobnie wygląda, to na pewno jest dobrze podłączone”. W elektryce takie założenie bardzo szybko kończy się szukaniem usterki po omacku.
- Pomylenie fazy z neutralnym i wprowadzenie napięcia tam, gdzie powinno być tylko sterowanie.
- Użycie żółto-zielonego przewodu ochronnego jako roboczego, co jest błędem bezpieczeństwa.
- Zamiana przewodów korespondencyjnych z innymi żyłami w puszce.
- Brak sprawdzenia braku napięcia przed pracą i po montażu.
- Zbyt płytka puszka, przez którą mechanizm nie mieści się swobodnie albo wygina przewody.
- Oparcie się wyłącznie na kolorach w starej instalacji, bez pomiaru.
Ja zawsze zwracam uwagę na jeszcze jedną rzecz: jeśli instalacja jest starsza, nie wolno zakładać, że dawny standard kolorów odpowiada dzisiejszym oznaczeniom. W praktyce to właśnie w takich miejscach trafia się najwięcej niespodzianek. Dobrze jest więc pracować z miernikiem, a nie z pamięcią i domysłami.
Kiedy zamiast klasycznego układu wybrać automatykę
Klasyczny układ schodowy jest prosty i przewidywalny, ale nie zawsze najlepszy. W niektórych miejscach wygodniejszy okazuje się czujnik ruchu, łącznik czasowy albo przekaźnik bistabilny. To nie jest moda ani gadżet, tylko odpowiedź na inne potrzeby użytkowe.
| Rozwiązanie | Największa zaleta | Gdzie sprawdza się najlepiej |
|---|---|---|
| Układ schodowy | Prostota i pełna ręczna kontrola | Schody, korytarze, sypialnie |
| Czujnik ruchu | Światło włącza się samo | Garaż, piwnica, wejście, pomieszczenia techniczne |
| Łącznik czasowy | Samoczynne wyłączenie po czasie | Klatki schodowe, przejścia, miejsca używane chwilowo |
| Przekaźnik bistabilny | Duża elastyczność sterowania | Rozbudowane instalacje i rozwiązania z większą liczbą przycisków |
W mojej ocenie czujnik ruchu wygrywa tam, gdzie użytkownik często ma zajęte ręce albo po prostu nie chce pamiętać o gaszeniu światła. Z kolei klasyczny układ schodowy pozostaje lepszy wtedy, gdy zależy ci na natychmiastowej, intuicyjnej kontroli bez dodatkowej automatyki i ustawień. To właśnie kompromis między wygodą a prostotą najczęściej decyduje o wyborze.
Co sprawdzam przed zamknięciem puszek
Zanim uznam instalację za gotową, zawsze robię krótką kontrolę działania. Najpierw sprawdzam, czy światło włącza się i wyłącza z obu punktów bez opóźnień i bez dziwnych „pośrednich” stanów. Potem oglądam, czy przewody nie są przygniecione, a mechanizm siedzi stabilnie w puszce.
Jeśli coś budzi wątpliwość, nie zamykam ramki na siłę. W praktyce szybka poprawka teraz oszczędza dużo czasu później, zwłaszcza gdy trzeba wracać do puszki po tynkowaniu albo malowaniu. Ja wolę poświęcić kilka minut na sprawdzenie połączeń niż później rozbierać gotową ścianę z powodu źle dociśniętego zacisku.
Dobry schemat schodowy nie jest skomplikowany, ale musi być czytelny, bezpieczny i dopasowany do realnego układu pomieszczeń. Jeśli trzymasz się zasady faza - korespondencyjne - lampa - neutralny - ochronny, całość staje się przewidywalna, a instalacja działa tak, jak oczekuje użytkownik, nie tylko na papierze.
