W praktyce pytanie o zawór trójdrożny przed czy za pompą sprowadza się do jednego: czy zawór ma mieszać wodę przed zassaniem przez pompę, czy przełączać strumień zgodnie z projektem. To nie jest drobiazg montażowy, bo od tej kolejności zależą hałas instalacji, stabilność temperatury, praca siłownika i trwałość całego obiegu. Poniżej rozkładam temat na proste przypadki, żeby dało się od razu sprawdzić, gdzie w Twojej instalacji ten element powinien trafić.
Najkrótsza odpowiedź i najważniejsze wyjątki
- W układzie mieszającym zawór najczęściej montuje się przed pompą, a pompa pobiera już zmieszaną wodę.
- Jeśli zawór pracuje jako przełączający, kolejność zależy od schematu producenta, a nie od jednej uniwersalnej zasady.
- Port AB zwykle prowadzi do obiegu, a A i B są stronami zasilania i powrotu albo dwóch źródeł.
- Odwrócenie układu w mieszaniu może dać uderzenia w zaworze, gorszą regulację i przeciążenie siłownika.
- Przy montażu liczą się też strzałka na korpusie, czystość rur, odpowietrzenie i dostęp serwisowy.
Najpierw ustal, jaką funkcję pełni zawór
W instalacjach grzewczych nie ma jednej odpowiedzi dobrej dla wszystkich przypadków. Zawór trójdrogowy może mieszać wodę z dwóch obiegów albo przełączać strumień między dwoma kierunkami i od tego zależy jego pozycja względem pompy. W układzie mieszającym pompa zwykle pracuje za zaworem i zasysa już przygotowaną wodę, bo taki układ daje stabilniejszą regulację temperatury i mniej kłopotów z hydrauliką.
To jest właśnie punkt, w którym wiele osób myli montaż „przed” i „za”. W praktyce liczy się nie tylko odległość fizyczna, ale też kierunek przepływu i to, czy zawór ma podawać wodę na instalację, czy ją rozdzielać. Danfoss w dokumentacji do zaworów 3-drogowych wprost ostrzega, że przy nieprawidłowym ustawieniu pompy względem portu A w układzie mieszającym pojawia się uderzanie zaworu i przeciążenie napędu. Tego nie warto testować na własnej instalacji.
Jeżeli masz w głowie tylko pytanie „gdzie wstawić ten element?”, odpowiedź brzmi: najpierw ustal funkcję zaworu, a dopiero potem miejsce montażu. To prowadzi prosto do kolejnego kroku, czyli rozpoznania portów i kierunku pracy.
Jak rozpoznać porty i kierunek pracy
Na korpusie zaworu zwykle znajdziesz oznaczenia A, B i AB oraz strzałkę przepływu. To nie są ozdobne litery, tylko mapa całego układu. W trybie mieszającym A i B są wejściami, a AB wyjściem do instalacji. W trybie przełączającym sytuacja się odwraca: jeden port staje się zasilaniem, a dwa pozostałe odbiorami.
- A zwykle oznacza stronę gorętszego zasilania.
- B bywa stroną powrotu albo drugiego źródła wody.
- AB to port wspólny, który najczęściej prowadzi dalej na obieg.
- Strzałka na korpusie musi zgadzać się z rzeczywistym kierunkiem przepływu.
- Siłownik montuj zgodnie z instrukcją, najlepiej w pozycji pozwalającej na łatwą obsługę.
Warto też zostawić trochę miejsca na rurach przed i za zaworem. W dokumentacji technicznej Danfoss pojawia się praktyczna wskazówka, by zostawić prosty odcinek rury po obu stronach zaworu, nawet około 5 średnic rury, jeśli zależy Ci na spokojnym przepływie i lepszej pracy regulacji. To detal, który często poprawia kulturę pracy bardziej niż kolejne „korekty” ustawień. Gdy to masz opanowane, można przejść do konkretnych układów montażowych.
Gdzie taki układ sprawdza się najlepiej
Najczęściej spotykam trzy sytuacje: ogrzewanie podłogowe, obieg grzejnikowy z obniżoną temperaturą i układy przełączające ciepło między odbiornikami. W każdym z nich logika położenia względem pompy jest trochę inna, dlatego poniższe zestawienie porządkuje temat bez zgadywania.| Układ | Typowy montaż | Na co zwrócić uwagę |
|---|---|---|

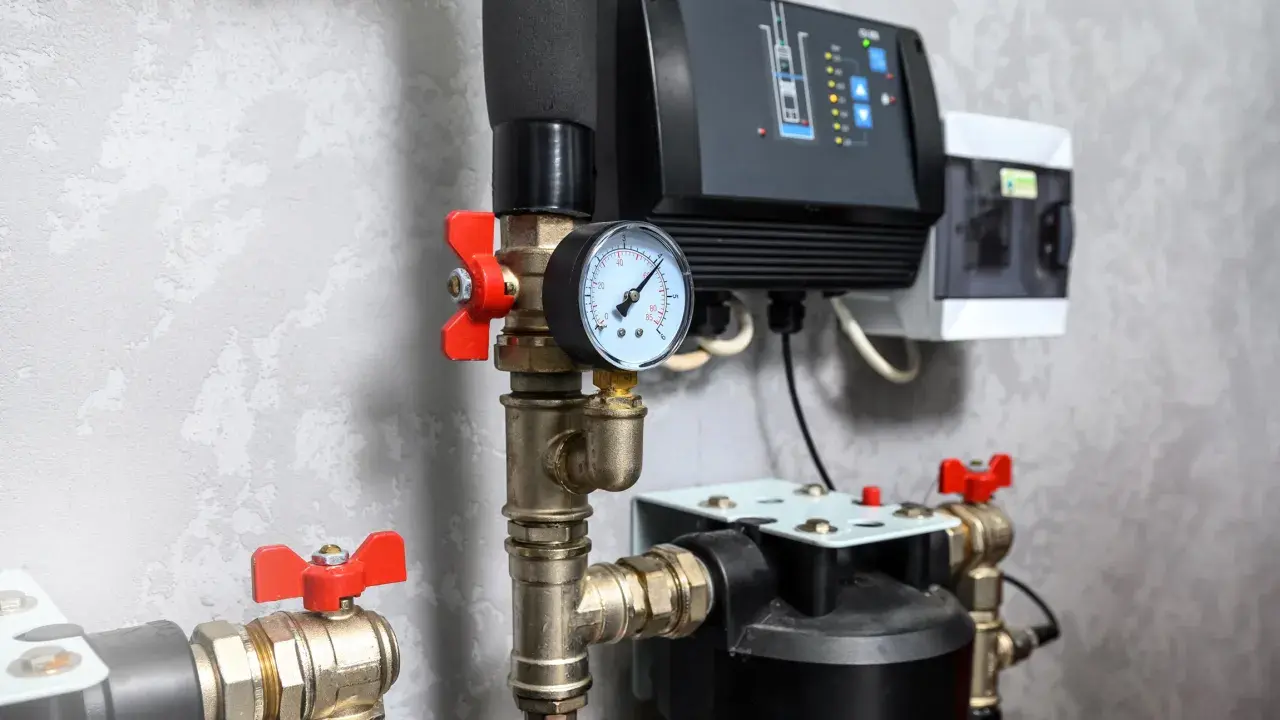

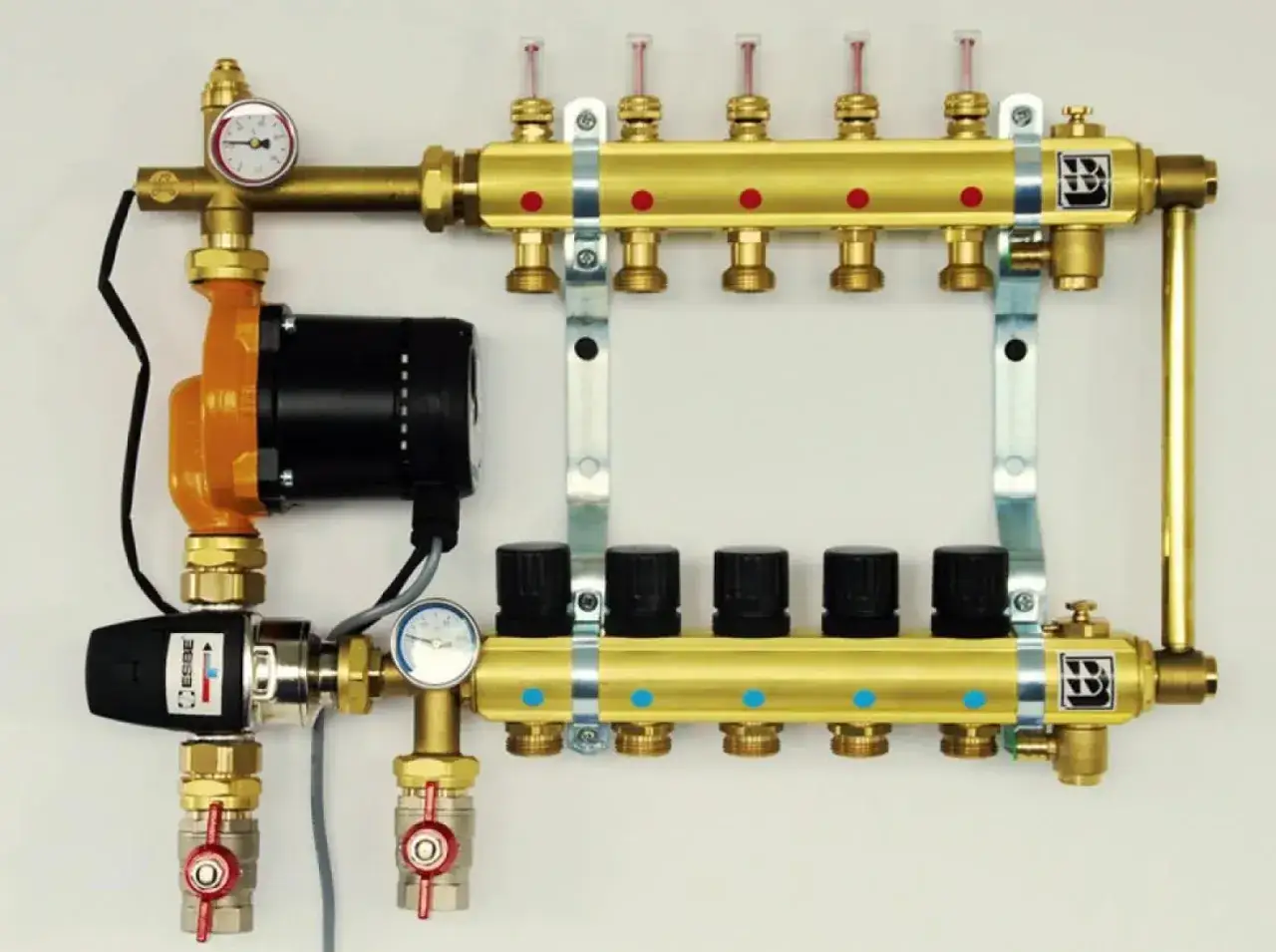

| Ogrzewanie podłogowe | W praktyce zawór mieszający zwykle stoi przed pompą, a pompa tłoczy zmieszaną wodę na rozdzielacz. | Temperatura zasilania podłogówki zwykle startuje od ok. 30-35°C, a w wielu układach pracuje w zakresie około 30-45°C. |
| Obieg grzejnikowy z obniżoną temperaturą | Najczęściej podobnie: zawór przygotowuje wodę, pompa transportuje ją dalej. | Liczy się poprawny dobór wydajności, żeby zawór nie był zduszony przepływem. |
| Zawór przełączający | Kolejność zależy od schematu hydraulicznego i portów, a nie od jednej reguły „zawsze przed” lub „zawsze za”. | Trzeba patrzeć na instrukcję producenta i kierunek odcięcia albo rozdziału strumienia. |
| Prefabrykowana grupa pompowa | Układ jest zwykle ustalony fabrycznie. | Nie warto go „przestawiać na oko”, bo kolejność elementów jest częścią projektu zestawu. |
Jak podaje ESBE w opisach grup pompowych, gotowe zestawy mieszające są projektowane jako spójna całość: zawór, pompa, zawory odcinające i elementy zabezpieczające pracują razem. To ważne, bo w takim układzie nie improwizuje się kolejności, tylko odwzorowuje przewidziany przez producenta schemat. Jeżeli masz taki komplet, nie szukaj „uniwersalnej” odpowiedzi, tylko sprawdź konkretny układ montażowy.
Ten podział prowadzi do najważniejszego praktycznego wniosku: przy zaworze mieszającym najczęściej myślisz o pompie jako o elemencie, który ma pobierać wodę już zmieszaną, a nie wymuszać przepływ przez źle ustawiony korpus. To właśnie odróżnia poprawny montaż od tego, który później słychać w całym domu.
Najczęstsze błędy, które psują pracę instalacji
W tej części nie ma nic egzotycznego. Błędy są powtarzalne, a objawy bardzo podobne: szum, szarpanie temperatury, trudne odpowietrzanie i nierówna praca pompy. Najczęściej problem nie wynika z samego zaworu, tylko z jego złego osadzenia w układzie.
- Pompa przed portem A w układzie mieszającym - zawór zaczyna pracować nerwowo, pojawia się uderzanie i siłownik ma ciężej.
- Odwrócony kierunek przepływu - instalacja działa, ale regulacja jest niepewna i temperatura „pływa”.
- Brak filtra przed zaworem - brud z instalacji blokuje gniazdo i skraca życie elementu regulacyjnego.
- Zbyt mało miejsca na serwis - przy pierwszym przecieku albo awarii trzeba rozbierać pół kotłowni.
- Siłownik zamontowany niezgodnie z instrukcją - szczególnie kłopotliwe jest ustawienie „do góry nogami”.
Jak uruchomić układ, żeby nie walczyć z temperaturą
Sam montaż nie kończy sprawy. Najwięcej błędów wychodzi przy pierwszym rozruchu, kiedy instalacja jest zapowietrzona, zawór jeszcze nie został dobrze ustawiony, a pompa pracuje „na sucho” albo zbyt agresywnie. Ja zawsze zaczynam od najniższej sensownej nastawy i dopiero potem podnoszę temperaturę.
- Sprawdź, czy wszystkie połączenia są dokręcone i czy zawór ma zgodny kierunek przepływu.
- Wyczyść instalację lub przynajmniej upewnij się, że przed zaworem jest filtr siatkowy.
- Odpowietrz obieg przed pełnym obciążeniem pompy.
- Ustaw temperaturę wyjściową nisko, zwłaszcza dla podłogówki, zwykle około 30-35°C na start.
- Obserwuj, czy siłownik dochodzi do krańców i czy zawór nie „poluje” na nastawę.
- Po kilku godzinach pracy sprawdź, czy różnica między zasilaniem a powrotem jest stabilna.
Warto pamiętać, że zawór termostatyczny i zawór z siłownikiem zachowują się inaczej. Pierwszy reaguje sam, drugi potrzebuje sensownego sterowania, na przykład pogodowego albo strefowego. ESBE w swoich układach mieszających pokazuje właśnie takie podejście: zawór nie jest samotnym elementem, tylko częścią całego obiegu, w którym pompa, automatyka i czujnik muszą się zgadzać. To dlatego pierwszy rozruch bywa ważniejszy niż sam zakup urządzenia.
Co sprawdzić, zanim zabudujesz instalację na gotowo
Na końcu patrzę już nie na sam schemat, ale na to, czy po pół roku da się do tej armatury normalnie wrócić. To drobna rzecz, a później oszczędza nerwy. Zawór trójdrożny powinien być dostępny, czytelnie opisany i osadzony tak, żeby dało się go serwisować bez rozcinania zabudowy.
- Czy do siłownika da się dojść bez demontażu połowy obudowy.
- Czy na rurach nie ma naprężeń, które dociskają korpus zaworu.
- Czy kierunek przepływu jest oznaczony również na szkicu przy kotłowni.
- Czy instalacja ma elementy zabezpieczające przed cofaniem się wody, jeśli projekt tego wymaga.
- Czy po zewnętrznej stronie zostaje miejsce na odczyt temperatury i regulację.
Jeśli mam zostawić jedną praktyczną wskazówkę, brzmi ona tak: w układzie mieszającym nie ustawiaj pompy „na logikę z budowy”, tylko zgodnie z hydrauliką zaworu i dokumentacją. W większości przypadków to oznacza montaż zaworu po stronie, z której pompa pobiera już zmieszaną wodę, a nie odwrotnie. Taki układ jest spokojniejszy, łatwiejszy do wyregulowania i znacznie mniej podatny na hałas oraz przeciążenia.
