Instalacja elektryczna - Jak uniknąć kucia ścian w przyszłości?

Co w praktyce oznacza prosty układ elektryczny

W praktyce prosty układ to taki, który ma kilka jasno opisanych obwodów, sensownie dobrane zabezpieczenia i przewidywalne obciążenie. Nie chodzi o to, żeby wszystko podłączyć „jak najkrócej”, tylko żeby instalacja była czytelna, bezpieczna i łatwa do rozbudowy, kiedy pojawi się dodatkowe oświetlenie, grzejnik albo zasilanie w ogrodzie.

Ja zwykle zaczynam od listy odbiorników: oświetlenia, gniazd, urządzeń stałych, a dopiero później sprawdzam, jak je rozdzielić. Jeden obwód na cały dom brzmi prosto tylko na papierze, bo przy pierwszym przeciążeniu odcinasz sobie wszystko naraz. Znacznie lepiej działa podział na kilka mniejszych grup, zwłaszcza tam, gdzie ktoś będzie używał czajnika, odkurzacza, grzejnika i lamp jednocześnie.

Jeśli instalacja ma obsługiwać także taras, garaż albo ogród, od razu traktuję je jako osobne strefy. To daje więcej kontroli i ułatwia późniejsze naprawy. Gdy już wiadomo, co ma być zasilane, przechodzę do planu obwodów i rozdzielnicy.

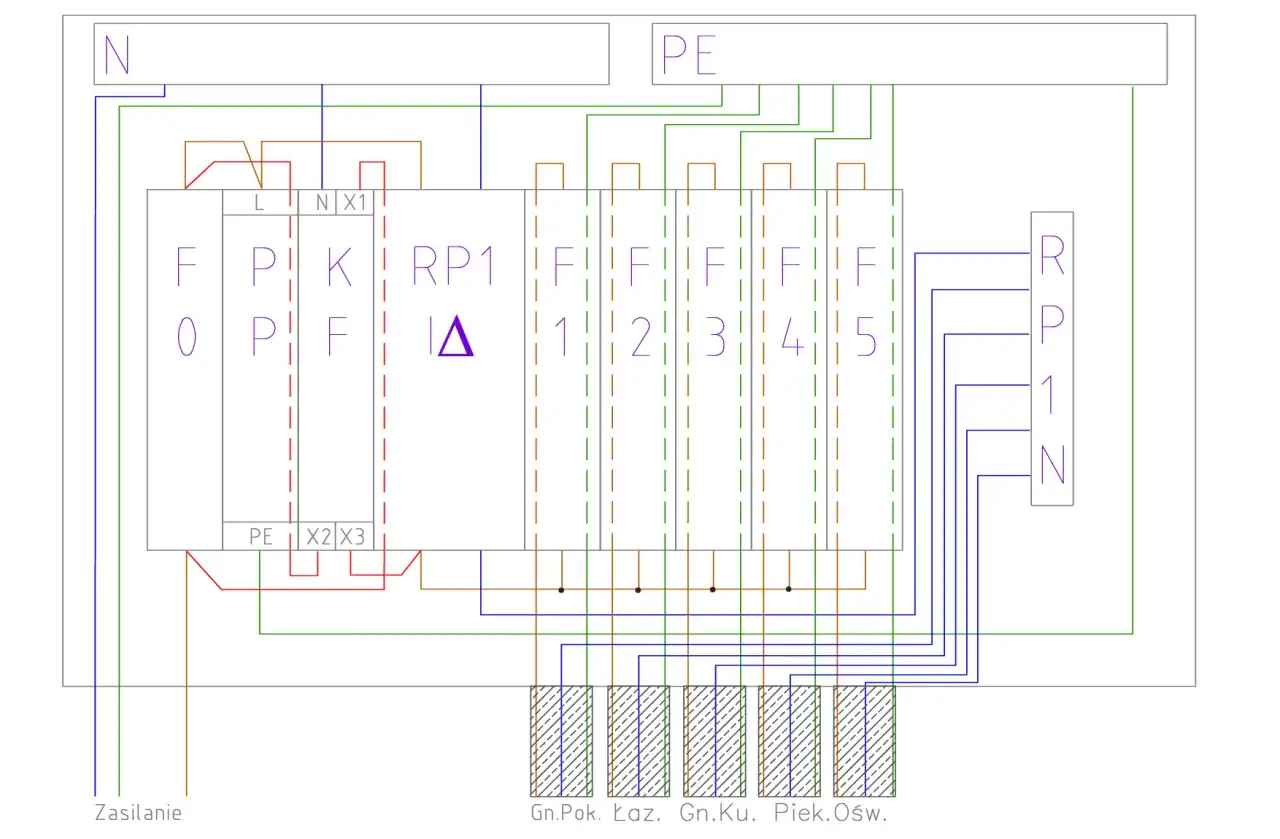

Jak zaplanować obwody, żeby później nie kuć ścian drugi raz

Najwięcej problemów rodzi nie sam montaż, tylko zbyt ogólne planowanie. Jeżeli dziś przewidzisz tylko dwa gniazda w salonie, a za pół roku dojdzie tam ogrzewanie przenośne, konsola, stacja robocza i ładowarki, instalacja bardzo szybko przestaje być komfortowa. Dlatego dzielę ją nie według pomieszczeń „na oko”, ale według funkcji i spodziewanego poboru mocy.

W rozdzielnicy zostawiam też zapas miejsca, najlepiej przynajmniej 20-30 procent wolnej przestrzeni na przyszłe zabezpieczenia albo automatykę. To jeden z tych szczegółów, które później oszczędzają nerwy i pieniądze. Kiedy podział obwodów jest przemyślany, łatwiej dobrać elementy samej instalacji.

Z czego składa się bezpieczna domowa instalacja

W prostym układzie nie potrzebujesz egzotyki. Potrzebujesz kilku podstawowych elementów, które robią swoją robotę bez kombinowania. Najważniejsze z nich zestawiam poniżej.

Warto pamiętać o prostym rozróżnieniu: RCD wykrywa niebezpieczny upływ prądu, a zabezpieczenie nadprądowe reaguje na zbyt duży prąd w obwodzie. Jedno nie zastępuje drugiego. To rozróżnienie brzmi technicznie, ale w praktyce decyduje o tym, czy instalacja zadziała tak, jak trzeba.

Jak dobrać przewody, zabezpieczenia i osprzęt

W domowych instalacjach często spotyka się przewody 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd, ale to nie jest sztywny automat. Ostateczny dobór zależy od długości trasy, sposobu ułożenia, spodziewanego obciążenia i tego, co konkretnie ma być zasilane. Z mojego punktu widzenia największym błędem jest dobieranie przewodów tylko pod cenę albo pod to, co „zawsze się dawało”.

Przy prostych układach trzymam się zasady, że obwód ma być przewymiarowany rozsądnie, a nie maksymalnie „na styk”. Jeśli ktoś planuje ogrzewanie elektryczne, kuchenkę, ładowanie sprzętu warsztatowego albo oświetlenie ogrodu, zapas na przewodach i w rozdzielnicy szybko przestaje być luksusem, a staje się koniecznością.

• Przewód dobieram do funkcji obwodu, nie do samej liczby punktów.
• Zabezpieczenie musi współpracować z przewodem i planowanym obciążeniem.
• Osprzęt zewnętrzny powinien mieć odpowiednią szczelność, zwykle co najmniej IP44 tam, gdzie może pojawić się wilgoć lub bryzgi.
• Łączniki w łazience najbezpieczniej umieszczać poza najbardziej wilgotnymi strefami.
• Gniazda warto rozplanować tak, żeby nie wymuszać stosowania przedłużaczy jako stałego rozwiązania.

W praktyce liczy się też ergonomia montażu. Gniazda na ścianie powinny być dostępne tam, gdzie ktoś faktycznie korzysta z urządzeń, a nie tylko tam, gdzie najłatwiej było przeciągnąć przewód. W kuchni czy garażu lepiej od razu przewidzieć punkty robocze niż później żyć na listwach i rozgałęźnikach. I właśnie tu zaczynają się typowe błędy.

Najczęstsze błędy przy montażu, które wychodzą dopiero po czasie

Najgorsze pomyłki przy prostych instalacjach nie wyglądają groźnie w dniu montażu. Problemy pojawiają się dopiero wtedy, gdy dom zaczyna normalnie pracować. Wtedy okazuje się, że coś się wyłącza, grzeje, brakuje gniazd albo rozdzielnica jest zapchana po sam brzeg.

• Za mało obwodów - jeden obwód obsługuje zbyt wiele punktów i przy większym obciążeniu robi się niestabilnie.
• Mieszanie funkcji - oświetlenie, gniazda i ogrzewanie na jednym zabezpieczeniu to proszenie się o kłopoty.
• Zły opis w rozdzielnicy - po roku nikt nie pamięta, który wyłącznik obsługuje ogród, łazienkę albo taras.
• Brak rezerwy - przy dokładaniu nowego urządzenia okazuje się, że nie ma miejsca na kolejny moduł ani na nowy obwód.
• Ukryte połączenia „na szybko” - prowizorka w puszce zwykle kończy się przegrzewaniem albo trudnym do znalezienia kontaktem.
• Pomijanie pomiarów - jeśli nie ma sprawdzenia ciągłości, izolacji i działania zabezpieczeń, nie ma pewności, że instalacja jest naprawdę bezpieczna.

Ja zawsze przestrzegam przed myśleniem w stylu „na razie będzie działać, a potem się poprawi”. W elektryce późniejsze poprawki są z reguły droższe niż zrobienie wszystkiego od razu rozsądnie. To szczególnie ważne wtedy, gdy w grę wchodzą urządzenia grzewcze albo zasilanie ogrodu, bo tam obciążenia lubią rosnąć szybciej, niż planował inwestor.

Jak uwzględnić ogrzewanie i inne większe odbiorniki

To jest moment, w którym wiele pozornie prostych instalacji przestaje być małych. Grzejniki elektryczne, mata podłogowa, bojler, sauna, klimatyzator, pompa ciepła czy nawet solidne ogrzewanie tarasu potrafią zmienić bilans całego domu. Wtedy zwykły obwód gniazdowy nie wystarcza, bo urządzenie pobiera zbyt dużo mocy albo pracuje w sposób, który wymaga osobnego zabezpieczenia.

Jeżeli planujesz ogrzewanie elektryczne, nie traktuj go jako dodatku „do podłączenia później”. Najpierw sprawdzam moc urządzenia, potem sposób pracy, a na końcu decyduję, czy potrzebny jest obwód jednofazowy, czy już trzyfazowy. To samo dotyczy urządzeń w ogrodzie: pompy, zasilania automatów, lamp i gniazda serwisowego. Jeden kabel pociągnięty na taras często kusi prostotą, ale w praktyce szybko robi się z niego wąskie gardło.

Warto zapamiętać prostą zasadę: urządzenia grzewcze i wszystko, co pracuje długo pod wysokim obciążeniem, dostają własny tor zasilania. Dzięki temu reszta domu nie cierpi, gdy grzejnik pracuje pełną mocą, a zabezpieczenia nie wyłączają się przy każdej większej aktywności. Jeśli w projekcie ma się pojawić także ogród, od razu przewiduję osobny obwód na oświetlenie zewnętrzne i oddzielne zasilanie dla punktu serwisowego. To mała decyzja, która później bardzo ułatwia życie.

Tu też widać sens planowania z zapasem. Dzisiaj może wystarczyć jedna lampa przy tarasie, ale jutro dochodzi zasilanie do podgrzewacza wody, system nawadniania albo dekoracyjne oświetlenie ogrodu. Dobrze rozpisany układ przyjmie to bez nerwowej przebudowy.

Co sprawdzić przed uruchomieniem i kiedy lepiej nie kończyć pracy samemu

Po montażu nie zakładam, że skoro wszystko świeci, to wszystko jest w porządku. Sprawdzam jeszcze kilka rzeczy, bo właśnie one odróżniają instalację „działającą” od instalacji „bezpiecznej”. Najważniejsze są: ciągłość przewodu ochronnego, izolacja przewodów, poprawność podłączeń, opis zabezpieczeń i test działania wyłącznika różnicowoprądowego.

• Czy rozdzielnica jest opisana i każdy obwód da się szybko zidentyfikować.
• Czy przewody PE są ciągłe i rzeczywiście połączone tam, gdzie powinny.
• Czy RCD testuje się poprawnie, a nie tylko „na oko”.
• Czy nic się nie grzeje po krótkiej pracy pod obciążeniem.
• Czy nie ma prowizorycznych mostków, luźnych złączek ani połączeń ukrytych bez sensownego dostępu.

Jeżeli mówimy o nowych obwodach, rozdzielnicy, większej przeróbce albo instalacji w wilgotnych strefach, ja nie traktuję tego jako zadania „do zrobienia przy okazji”. To jest moment na elektryka z odpowiednimi kwalifikacjami i na pomiary końcowe. W praktyce oszczędza to więcej czasu niż późniejsze szukanie przyczyny awarii, a przy problemach z ogrzewaniem lub zasilaniem zewnętrznym różnica bywa ogromna.

Co warto przewidzieć od razu, zanim zamkniesz ściany

Najwięcej zyskuje się na prostych decyzjach podjętych na początku. Zostawiam miejsce w rozdzielnicy, prowadzę sensowne rezerwy w peszlach tam, gdzie możliwa jest późniejsza rozbudowa, i opisuję każdy obwód tak, żeby po roku nie zgadywać, co jest czym. To szczególnie ważne w domu z ogrodem, garażem albo strefą techniczną, bo tam niemal zawsze pojawia się coś dodatkowego: brama, kamery, pompa, oświetlenie dekoracyjne albo zasilanie sezonowe.

Najlepsza instalacja to nie ta najbardziej rozbudowana, tylko ta, którą da się spokojnie użytkować i rozwijać bez chaosu. Jeśli zachowasz osobne obwody dla kluczowych funkcji, dasz sobie zapas w rozdzielnicy i nie zbagatelizujesz pomiarów, zyskasz układ, który naprawdę można nazwać prostym. I właśnie o to chodzi w dobrze zaprojektowanej, domowej elektryce.
