Oznaczenia przewodów elektrycznych decydują o tym, czy instalacja jest czytelna, bezpieczna i łatwa do późniejszej modernizacji. W praktyce liczą się dwa poziomy: barwa izolacji oraz litery na zaciskach i schematach, bo dopiero razem pokazują, który przewód jest fazowy, neutralny, ochronny albo ochronno-neutralny. To ważne zarówno przy zwykłym osprzęcie, jak i przy ogrzewaniu, gdzie jedna pomyłka potrafi unieruchomić sterownik, pompę albo termostat.
Najważniejsze kolory i symbole, które porządkują instalację
- Żółto-zielony oznacza przewód ochronny PE, a niebieski przewód neutralny N.
- Brązowy, czarny i szary to zwykle żyły fazowe, oznaczane jako L, L1, L2 lub L3.
- PEN łączy funkcję ochronną i neutralną, więc wymaga szczególnej ostrożności.
- W starszych instalacjach sam kolor nie wystarcza, bo obwód mógł być kiedyś przerobiony.
- W ogrzewaniu ważniejszy od barwy przewodu bywa opis zacisku na urządzeniu.

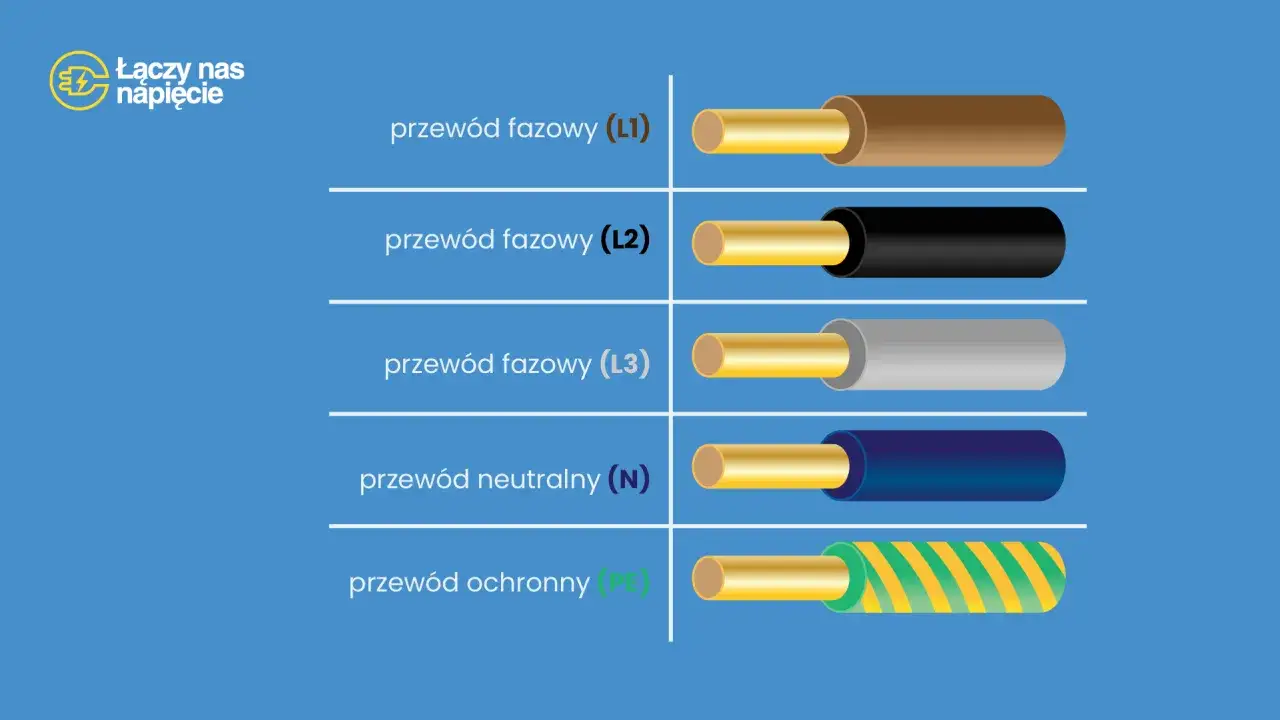

Jak czytać kolory żył i symbole L, N, PE oraz PEN
W praktyce zaczynam od dwóch rzeczy: barwy żyły i opisu na zacisku albo schemacie. To właśnie te dwa elementy pozwalają odróżnić przewód roboczy od ochronnego, a przy większych obwodach także rozpoznać kolejne fazy. W polskich instalacjach ten porządek odpowiada zasadom identyfikacji żył stosowanym w normach, więc warto trzymać się go konsekwentnie.
| Kolor lub oznaczenie | Znaczenie | Typowe miejsce użycia | Na co zwracam uwagę |
|---|---|---|---|
| Żółto-zielony | PE, czyli przewód ochronny | Bolec ochronny w gniazdach, obudowy urządzeń, połączenia wyrównawcze | Tego koloru nie używa się do innych funkcji. |
| Niebieski | N, czyli przewód neutralny | Obwody jednofazowe 230 V, punkt neutralny, część obwodów trójfazowych | Kolor jest mocną wskazówką, ale w starszych instalacjach nie jest dowodem sam w sobie. |
| Brązowy, czarny, szary | L, L1, L2, L3, czyli przewody fazowe | Zasilanie odbiorników, obwody 1-fazowe i 3-fazowe | Kolor pomaga odróżnić fazy, ale nie zastępuje opisu na schemacie. |
| Żółto-zielony z niebieskim oznaczeniem końców | PEN, czyli przewód ochronno-neutralny | Starsze układy i miejsca, gdzie następuje rozdział na PE oraz N | To przewód szczególny, którego nie traktuję jak zwykłej żyły roboczej. |
Najczęściej spotykam układ jednofazowy 230 V albo trójfazowy 400 V. W pierwszym zwykle masz L, N i PE, a w drugim dochodzą L1, L2 i L3, co ma znaczenie szczególnie przy większych odbiornikach, takich jak pompy, kotły zasilane trójfazowo czy elektryczne ogrzewanie o wyższej mocy. Gdy oznaczenie jest czytelne, instalacja po prostu mniej zaskakuje.
Problem zaczyna się tam, gdzie ktoś dorabiał obwód, wymieniał osprzęt albo nie trzymał się standardu. I właśnie wtedy przechodzę od czytania kolorów do weryfikacji całej instalacji, bo dalej sama barwa już nie daje pełnej odpowiedzi.
Dlaczego kolor nie wystarcza w starszych instalacjach
Z mojego doświadczenia największe kłopoty rodzą stare lub przerabiane obwody. Kolor bywa wtedy tylko podpowiedzią, bo ktoś mógł wymienić kabel, wykorzystać żyłę inaczej niż przewiduje norma albo zostawić fragment instalacji w układzie PEN. W takich miejscach nie zgaduję po pamięci, tylko sprawdzam dokumentację, opis rozdzielnicy i, jeśli trzeba, potwierdzam wszystko pomiarem.
- Niebieski nie zawsze oznacza neutralny, jeśli instalacja była przebudowywana.
- Żółto-zielony powinien pełnić funkcję ochronną, ale trzeba też sprawdzić ciągłość i poprawne wpięcie do szyny PE.
- PEN spotyka się w starszych układach, a jego rozdział na PE i N wymaga porządku w całym obwodzie.
- Po przeróbce warto opisać obwód w rozdzielnicy, bo po roku nikt nie pamięta, co zasilał dany przewód.
Najbezpieczniejsza kolejność jest prosta: wyłączyć zasilanie, sięgnąć do schematu, a dopiero później potwierdzić układ żył odpowiednim narzędziem. Dzięki temu nie myli się starej kolorystyki z nową i nie wpina przewodu na zasadzie „tak było zawsze”. To szczególnie ważne przy obwodach grzewczych, bo tam błąd potrafi dać nie tylko brak działania, ale też kłopot z automatyką albo zabezpieczeniem.
Co te oznaczenia zmieniają w ogrzewaniu i automatyce
W ogrzewaniu oznaczenia przydają się szczególnie wtedy, gdy w jednym miejscu spotykają się zasilanie, sterowanie i czujniki. Kocioł, pompa ciepła, listwa strefowa czy termostat mogą wyglądać podobnie od strony przewodów, ale ich zaciski już nie. W tym obszarze częściej ufam opisowi zacisku niż samej barwie żyły.
| Element | Typowe oznaczenia | Co sprawdzam | Dlaczego to ważne |
|---|---|---|---|
| Kocioł, pompa ciepła, pompa obiegowa | L, N, PE albo L1, L2, L3, N, PE | Jednofazowe czy trójfazowe zasilanie i wymagany obwód | Tu pomyłka może zatrzymać całe źródło ciepła albo uszkodzić zabezpieczenie. |
| Termostat pokojowy | L/N, COM, NO, NC | Czy urządzenie tylko zasila sterownik, czy też przełącza styk | Źle odczytany styk oznacza błędną pracę całego układu grzewczego. |
| Czujnik podłogowy lub zewnętrzny | SENSOR, T1/T2, NTC, PT1000 | Typ czujnika i wymagania producenta | Takie przewody często nie mają polaryzacji, ale muszą trafić do właściwych zacisków. |
| Siłowniki strefowe i zawory | Oznaczenia producenta, czasem L/N | Napięcie zasilania i typ wyjścia sterującego | Tu łatwo pomylić obwód zasilający z sygnałowym. |
W praktyce instalacja grzewcza często działa długo pod obciążeniem, więc źle podłączony neutralny albo ochronny nie jest drobną pomyłką. Przy ogrzewaniu podłogowym, kotle czy pompie ciepła liczy się nie tylko to, czy urządzenie ruszy, ale też czy będzie pracować stabilnie i bezpiecznie. Kiedy mam przed sobą układ z czujnikiem i sterowaniem, od razu sprawdzam, czy przewód dotyczy zasilania, czy jedynie komunikacji z automatyki.
Stąd już tylko krok do pomyłek, które pojawiają się przy modernizacji mieszkania, kotłowni albo dołożeniu nowego obwodu do starej instalacji.
Najczęstsze błędy przy przeróbkach i modernizacji
Najczęstszy błąd, jaki widzę, to pewność bez sprawdzenia. Ktoś pamięta, że „tam zawsze był niebieski”, więc wpina przewód na pamięć i później ma problem z wyłącznikiem różnicowoprądowym, sterownikiem albo samą ochroną obudowy. W instalacji elektrycznej taka improwizacja rzadko kończy się dobrze.
- Mylenie N i PE - neutralny przenosi prąd roboczy, a ochronny ma zabezpieczać obudowę.
- Używanie żółto-zielonego jako przewodu roboczego - tego nie robi się ani „tymczasowo”, ani „na próbę”.
- Zakładanie, że niebieski zawsze jest neutralny - w starszych obwodach to za mało.
- Brak opisu po przeróbce - po kilku miesiącach nikt nie pamięta, co zasila który przewód.
- Ignorowanie różnic między obwodem zasilania a obwodem sterowania - w ogrzewaniu to bardzo częsty kłopot.
Jeżeli po zdjęciu osprzętu widzę więcej niż jeden znak zapytania, zatrzymuję się i wracam do schematu. To prosty nawyk, ale właśnie on najczęściej oszczędza czasu, pieniędzy i nerwów. W praktyce chodzi nie o perfekcyjne zapamiętanie wszystkich barw, tylko o to, żeby instalacja była czytelna także po remoncie, wymianie kotła czy dołożeniu sterownika do podłogówki.
Co warto zapamiętać, zanim zamkniesz puszkę lub rozdzielnicę
Na koniec zostawiam sobie trzy zasady, które sprawdzają się niemal zawsze: kolor traktuję jako pomoc, litery na zaciskach jako potwierdzenie, a wątpliwe odcinki jako sygnał do weryfikacji. To wystarcza, by nie pomylić standardowych żył z obwodem sterującym albo przewodem czujnika.
- L oznacza przewód fazowy, N neutralny, PE ochronny, a PEN łączy dwie funkcje w jednym przewodzie.
- W obwodach grzewczych najpierw sprawdzam instrukcję urządzenia, dopiero potem barwę przewodów.
- Przy starym okablowaniu nie zakładam współczesnej kolorystyki.
- Po każdej przeróbce warto opisać obwód w rozdzielnicy i w puszce.
Tak podchodzę do tematu zawsze wtedy, gdy instalacja ma służyć jeszcze przez lata, a nie tylko do momentu, aż ktoś znowu otworzy ścianę. Jeśli trzymasz się tej logiki, standardy kolorystyczne i literowe przestają być suchą teorią, a stają się zwykłym narzędziem do bezpiecznego i sensownego montażu.
