W instalacjach elektrycznych litera L oznacza przewód fazowy, czyli ten, na którym pojawia się napięcie względem przewodu neutralnego i ochronnego. To ważne nie tylko przy zwykłych gniazdkach, ale też przy sterowaniu ogrzewaniem, gdzie od poprawnego odczytania zacisków zależy bezpieczeństwo, działanie urządzenia i brak kosztownych pomyłek. Poniżej wyjaśniam to prosto, praktycznie i bez technicznego nadęcia.
Najczęściej problem nie polega na samym symbolu, tylko na tym, że ktoś traktuje go jak ogólną etykietę na „jakiś przewód”. W praktyce L mówi o konkretnej funkcji w obwodzie, a nie o „rodzaju prądu”.
Jeśli masz do czynienia z termostatem, kotłem, pompą ciepła albo grzałką, warto od razu rozróżnić fazę, neutralny i ochronny. To oszczędza czas, nerwy i ryzyko błędnego podłączenia.
Najważniejsze informacje o symbolu L w instalacji
- L to przewód fazowy, czyli ten, który zasila obwód po stronie „gorącej”.
- W instalacji jednofazowej spotkasz zwykle jeden przewód L, a w trójfazowej L1, L2 i L3.
- L nie jest tym samym co N ani PE, a ich zamiana może zmienić sposób działania urządzenia lub utrudnić serwis.
- W ogrzewaniu litera L pojawia się na termostatach, sterownikach, kotłach i pompach ciepła.
- Kolor izolacji pomaga, ale nie zastępuje sprawdzenia schematu i pomiaru.
- Przy starszych instalacjach trzeba uważać na przewód PEN i nie zakładać, że wszystko jest oznaczone zgodnie z obecnymi standardami.
Co oznacza litera L w instalacji elektrycznej
Litera L pochodzi od angielskiego line albo live i w praktyce oznacza przewód fazowy. To właśnie na nim pojawia się napięcie względem N lub PE, dlatego jest to przewód, z którym trzeba obchodzić się najostrożniej. L nie oznacza osobnego „prądu”, tylko konkretny tor zasilania w obwodzie.
W instalacji jednofazowej L jest zwykle jeden. W układzie trójfazowym pojawiają się L1, L2 i L3, czyli trzy fazy przesunięte względem siebie. Ja w praktyce zawsze zaczynam od pytania, czy urządzenie jest zasilane jedną fazą, czy trzema, bo od tego zależy sposób podłączenia i późniejsza diagnostyka.
W urządzeniach i aparatach elektrycznych L bywa też nazwą zacisku wejściowego, a czasem wyjściowego po przekaźniku. Dlatego sam symbol nie wystarcza, jeśli nie widzisz całego schematu połączeń. Gdy już wiadomo, czym jest L, łatwiej odróżnić go od pozostałych oznaczeń, które w praktyce myli się najczęściej.
Jak odróżnić L, N, PE i trzy fazy

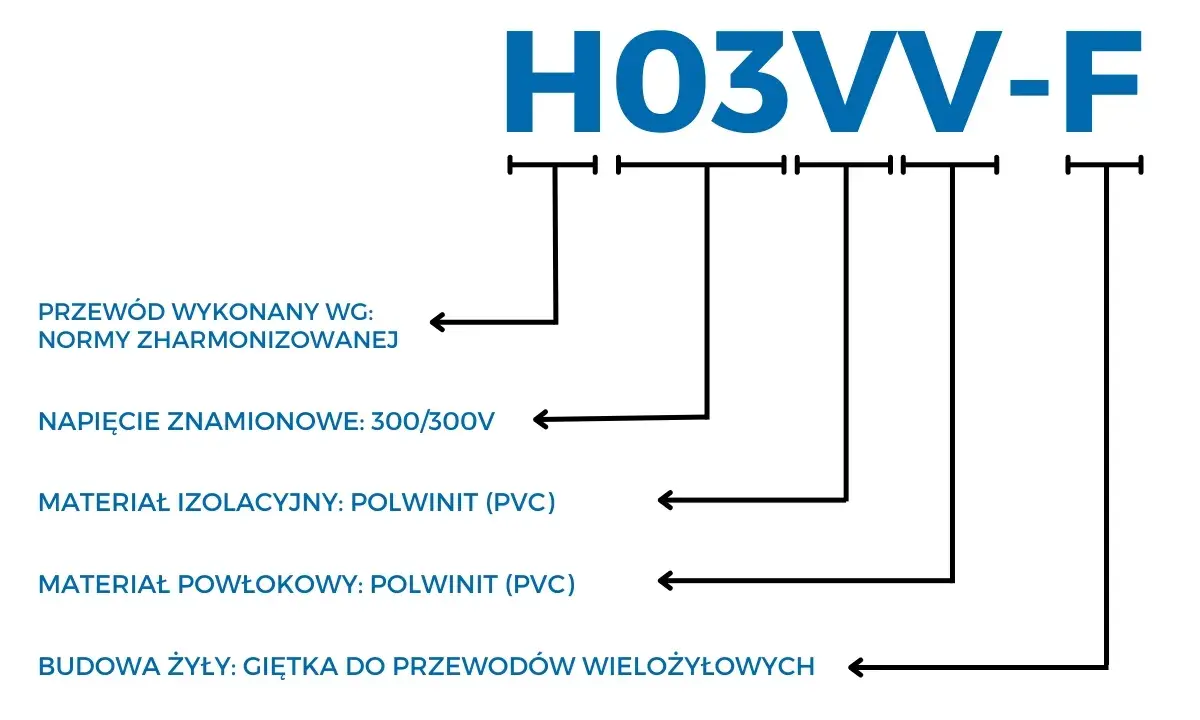

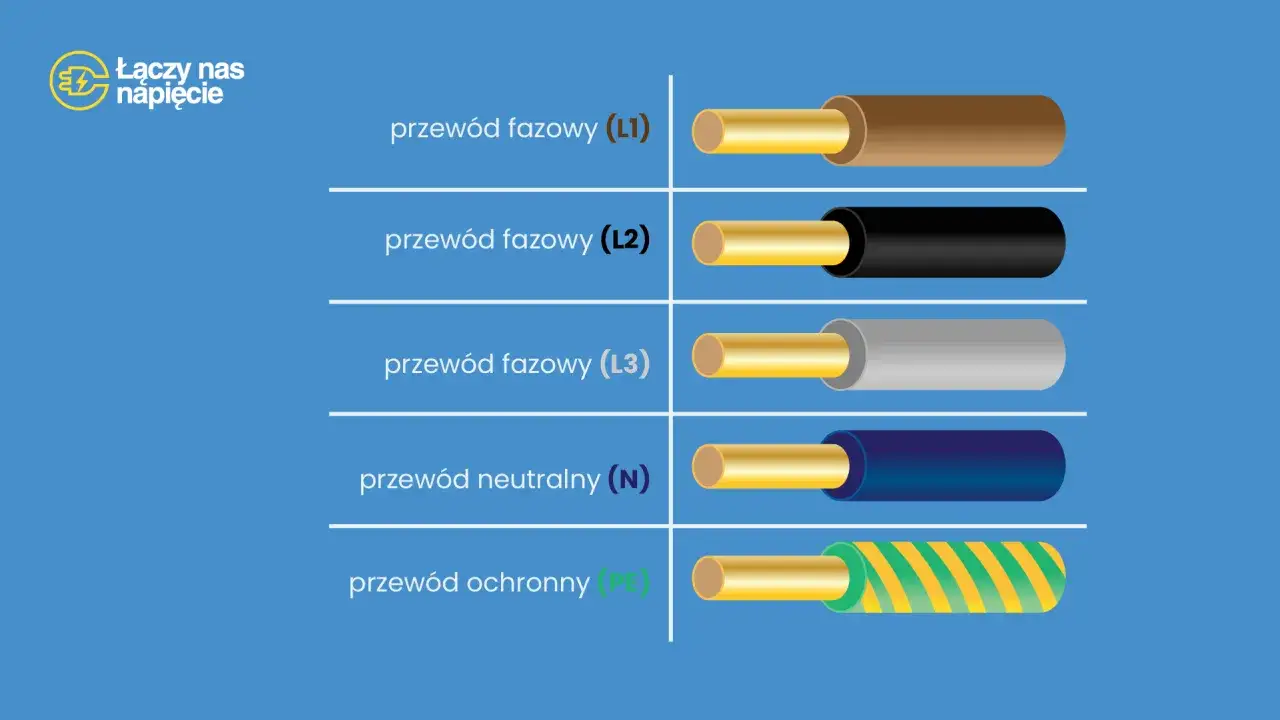

| Symbol | Rola w obwodzie | Najczęstsze oznaczenie kolorem | Co to znaczy w praktyce |
|---|---|---|---|
| L | Przewód fazowy | Brązowy, czarny lub szary | Doprowadza napięcie zasilające do urządzenia |
| N | Przewód neutralny | Niebieski | Zamyka obwód w normalnej pracy |
| PE | Przewód ochronny | Żółto-zielony | Służy do ochrony przeciwporażeniowej, nie do pracy roboczej |
| L1, L2, L3 | Trzy fazy | Najczęściej trzy różne kolory fazowe | Zasilają urządzenia trójfazowe, np. część pomp i grzałek |
Kolory są pomocnicze, ale nie wolno opierać się na nich wyłącznie. W starszych instalacjach można trafić na przewody, które dziś nie odpowiadają aktualnym barwom standardowym, a w układach po modernizacji czasem pojawia się przewód PEN, czyli połączenie funkcji ochronnej i neutralnej. To właśnie tu najłatwiej o błędne założenia, zwłaszcza gdy ktoś patrzy tylko na izolację, a nie na rzeczywisty schemat.
W praktyce zwracam uwagę na jeszcze jedną rzecz: w nowoczesnych urządzeniach kolor przewodu nie zawsze mówi wszystko o jego funkcji. Dlatego przed dotknięciem przewodów lepiej wykonać pomiar niż zgadywać. To rozróżnienie staje się szczególnie ważne przy ogrzewaniu, gdzie układ bywa prosty tylko z pozoru.
Dlaczego w ogrzewaniu litera L ma większe znaczenie, niż się wydaje
Przy ogrzewaniu L pojawia się bardzo często, bo wiele urządzeń grzewczych pracuje na 230 V i wymaga jasnego rozdzielenia zasilania oraz sterowania. W termostatach do podłogówki L może zasilać elektronikę, a drugi zacisk fazowy bywa wyjściem po załączeniu przekaźnika, czyli przewodem, który „oddaje” napięcie do maty grzejnej lub siłownika. To prosty układ, ale tylko wtedy, gdy czyta się go zgodnie z instrukcją, a nie z przyzwyczajenia.
W kotłach, pompach ciepła i grzałkach sytuacja bywa bardziej złożona. Czasem L oznacza po prostu zasilanie urządzenia, a czasem jest tylko jednym z elementów większego układu sterowania, gdzie spotkasz też złącza BUS, sygnały blokady lub osobne wejścia dla regulatora pokojowego. Jeśli ktoś traktuje każdy zacisk L tak samo, bardzo łatwo pomyli zasilanie z sygnałem sterującym.
W urządzeniach trójfazowych dochodzi jeszcze kolejność L1, L2 i L3. Przy częściach instalacji grzewczej, które mają silniki, pompy albo automatykę wykrywającą fazy, zamiana kolejności może wywołać błąd albo zmianę kierunku pracy. To nie jest detal dla perfekcjonistów, tylko realny element poprawnego uruchomienia.
| Urządzenie grzewcze | Jak zwykle występuje L | Na co uważać |
|---|---|---|
| Termostat pokojowy 230 V | Zasilanie i faza przełączana | Sprawdź, czy zacisk wyjściowy nie jest tylko sterowaniem, a nie pełnym zasilaniem |
| Mata lub kabel grzejny | Zasilanie obwodu grzejnego przez termostat | Obciążenie musi mieścić się w parametrach termostatu i zabezpieczenia |
| Kocioł gazowy | Zasilanie elektroniki i automatyki | Nie myl zacisków zasilających z wejściami beznapięciowymi |
| Pompa ciepła | Jedna lub trzy fazy zasilania | Znaczenie ma także kolejność faz i dokumentacja producenta |
Jeżeli widzisz w urządzeniu grzewczym tylko literę L, nie zakładaj automatycznie, że chodzi o cały komplet podłączeń. Dalej trzeba sprawdzić, jak urządzenie chce dostać neutralny, ochronny i ewentualne przewody sterujące. I właśnie dlatego kolejny krok to już nie teoria, tylko bezpieczna praktyka przy sprawdzaniu i podłączaniu przewodów.
Jak sprawdzić i podłączyć przewód fazowy bez zgadywania
Najpierw odłącz zasilanie i upewnij się, że obwód rzeczywiście jest martwy. W praktyce nie wystarcza tu szybkie spojrzenie na rozdzielnicę. Lepiej sprawdzić obwód dwubiegunowym testerem napięcia albo multimetrem, bo popularna „próbówka” pokazuje tylko obecność napięcia i nie daje pełnego obrazu sytuacji.
- Wyłącz odpowiedni bezpiecznik lub wyłącznik nadprądowy.
- Sprawdź brak napięcia na zaciskach urządzenia i na przewodach.
- Porównaj oznaczenia na obudowie z instrukcją producenta.
- Podłącz przewód fazowy do zacisku L, neutralny do N, a ochronny do PE.
- Dokręć zaciski z odpowiednią siłą i upewnij się, że żadna żyła nie wystaje poza zacisk.
Przy urządzeniach grzewczych zwracam szczególną uwagę na dwie rzeczy: obciążenie i temperaturę pracy. Luźny zacisk fazowy może się grzać znacznie szybciej niż ktoś się spodziewa, a to nie kończy się wyłącznie „brakiem działania”. Czasem kończy się uszkodzeniem zacisku, stopioną izolacją albo przerywaną pracą, którą trudno później zdiagnozować.
Jeśli masz do czynienia z instalacją starą, przebudowaną albo bez czytelnego schematu, nie opieraj się wyłącznie na kolorach przewodów. W takich układach przewód, który dziś wygląda jak fazowy, mógł kiedyś pełnić inną funkcję. Gdy połączenie dotyczy kotła, pompy ciepła albo większej grzałki, brak pewności jest wystarczającym powodem, żeby zatrzymać się przed podłączeniem i wezwać elektryka.
Najczęstsze błędy przy oznaczeniach przewodów
Najwięcej problemów widzę nie przy samym symbolu, tylko przy interpretacji. Jeden błąd to traktowanie L jak ogólnego „prądu”, a nie konkretnego przewodu. Drugi to wiara, że kolor izolacji wystarczy do identyfikacji funkcji. Trzeci to pomylenie zacisku zasilania z zaciskiem sterującym, co w ogrzewaniu zdarza się częściej, niż ludzie przyznają.
- Uznawanie, że każdy przewód brązowy jest fazą, niezależnie od wieku instalacji.
- Mylenie N z PE, mimo że pełnią zupełnie różne funkcje.
- Przyjmowanie, że L w termostacie i L w kotle oznacza dokładnie to samo.
- Podłączanie urządzenia bez sprawdzenia, czy wymaga jednej fazy, czy trzech.
- Ignorowanie przewodu PEN w starszych układach i próba „odczytu na oko” po modernizacji.
W instalacjach ogrzewania błąd bywa bardziej kosztowny niż przy zwykłym oświetleniu. Jeśli podasz fazę w złe miejsce, urządzenie może nie wystartować, zgłaszać błąd albo pracować niestabilnie. Z kolei brak poprawnego PE albo nieprawidłowe rozdzielenie PEN to już nie kwestia komfortu, tylko bezpieczeństwa.
Dlatego przy każdym naprawianym lub modernizowanym obwodzie patrzę przede wszystkim na schemat, a dopiero potem na oznaczenie zacisków. To właśnie ta kolejność zwykle odróżnia sprawny montaż od późniejszych problemów serwisowych.
Co sprawdzić przed uruchomieniem ogrzewania
Przed pierwszym uruchomieniem warto przejść przez prostą kontrolę: czy L trafił do właściwego zacisku, czy N i PE są podłączone zgodnie ze schematem, czy urządzenie ma wymagane zasilanie jednofazowe albo trójfazowe oraz czy zabezpieczenie odpowiada mocy odbiornika. Przy termostatach i sterownikach dobrze jest też sprawdzić, czy przewód wyjściowy nie jest przypadkiem tylko sygnałem sterującym, a nie pełnym zasilaniem grzałki.
- Sprawdź oznaczenia na obudowie i w instrukcji, zanim włączysz zasilanie.
- Upewnij się, że przewody nie są naciągnięte i nie mają uszkodzonej izolacji.
- Zweryfikuj, czy obciążenie grzewcze nie przekracza możliwości termostatu lub przekaźnika.
- W urządzeniach trójfazowych sprawdź kolejność L1, L2 i L3.
Jeśli instalacja jest prosta i zgodna z opisem, odczytanie symbolu L zajmuje chwilę. Jeżeli jednak w rozdzielnicy widać stare oznaczenia, układ trójfazowy albo brak czytelnego schematu, lepiej nie zgadywać. W praktyce właśnie wtedy jedna dobrze postawiona diagnoza oszczędza więcej niż godzina „poprawiania” po omacku.
