Najważniejsze zasady, które porządkują projekt od początku
- W domu drewnianym priorytetem jest ochrona przeciwpożarowa, a dopiero potem estetyka prowadzenia kabli.
- Najczytelniejszy układ zaczyna się od rozdzielnicy z osobnymi obwodami i zabezpieczeniem różnicowoprądowym 30 mA.
- W ścianach szkieletowych przewody zwykle łatwiej ukryć niż w domu z bali, ale i tam potrzebne są osłony oraz strefy instalacyjne.
- Kuchnia, łazienka, ogrzewanie i instalacje zewnętrzne powinny mieć własne obwody.
- Warto od razu przewidzieć rezerwę miejsca w rozdzielnicy, bo późniejsze dołożenie obwodów bywa kosztowne i uciążliwe.
Co w domu drewnianym liczy się bardziej niż sam układ przewodów
Gdy projektuję taki dom, nie patrzę najpierw na liczbę gniazd, tylko na trzy rzeczy: gdzie idzie prąd, gdzie może pojawić się ciepło i czy po latach da się to bezpiecznie sprawdzić. Drewno samo w sobie nie przekreśla instalacji, ale wymaga większej dyscypliny niż ściana murowana. To dlatego schemat instalacji elektrycznej w domu drewnianym nie jest wyłącznie rysunkiem kabli, tylko planem bezpieczeństwa.Największy błąd to traktowanie konstrukcji jak pustej przestrzeni, w której można prowadzić wszystko najkrótszą drogą. W praktyce lepiej działa układ z czytelnymi strefami, ograniczoną liczbą połączeń i osprzętem dobranym do palnego podłoża. Jeżeli gniazda, łączniki albo oprawy trafiają bezpośrednio na drewno, ich konstrukcja musi chronić podłoże przed zapaleniem. W innym przypadku sam montaż staje się słabym punktem całego projektu.
Ja lubię myśleć o instalacji jak o systemie trzech warstw: warstwie zasilania, warstwie ochrony i warstwie serwisu. Jeśli któraś z nich jest źle przemyślana, nawet ładnie narysowany schemat nie uratuje komfortu użytkowania. Kiedy to ustalę, dopiero wtedy decyduję, czy trasy mają być ukryte, czy prowadzone natynkowo.
Natynkowo czy ukryte
W drewnianym domu nie ma jednego słusznego wariantu. Inaczej podchodzi się do domu szkieletowego z płytami g-k, a inaczej do budynku z bali albo z pełną drewnianą ścianą. Ja zwykle wybieram rozwiązanie, które najlepiej łączy bezpieczeństwo, dostęp serwisowy i sensowny wygląd wnętrza, bo po zabudowaniu ścian liczy się już tylko to, co zostało dobrze przemyślane.
| Rozwiązanie | Kiedy ma sens | Plusy | Na co uważać |
|---|---|---|---|
| Natynkowe trasy w korytkach lub rurkach | Dom z bali, modernizacja starego domu, miejsca techniczne i gospodarcze | Łatwy dostęp do przewodów, prosty serwis, mniejsze ryzyko uszkodzenia konstrukcji | Widoczność na ścianie, trzeba dobrze zaplanować przebieg, żeby nie wyglądało przypadkowo |

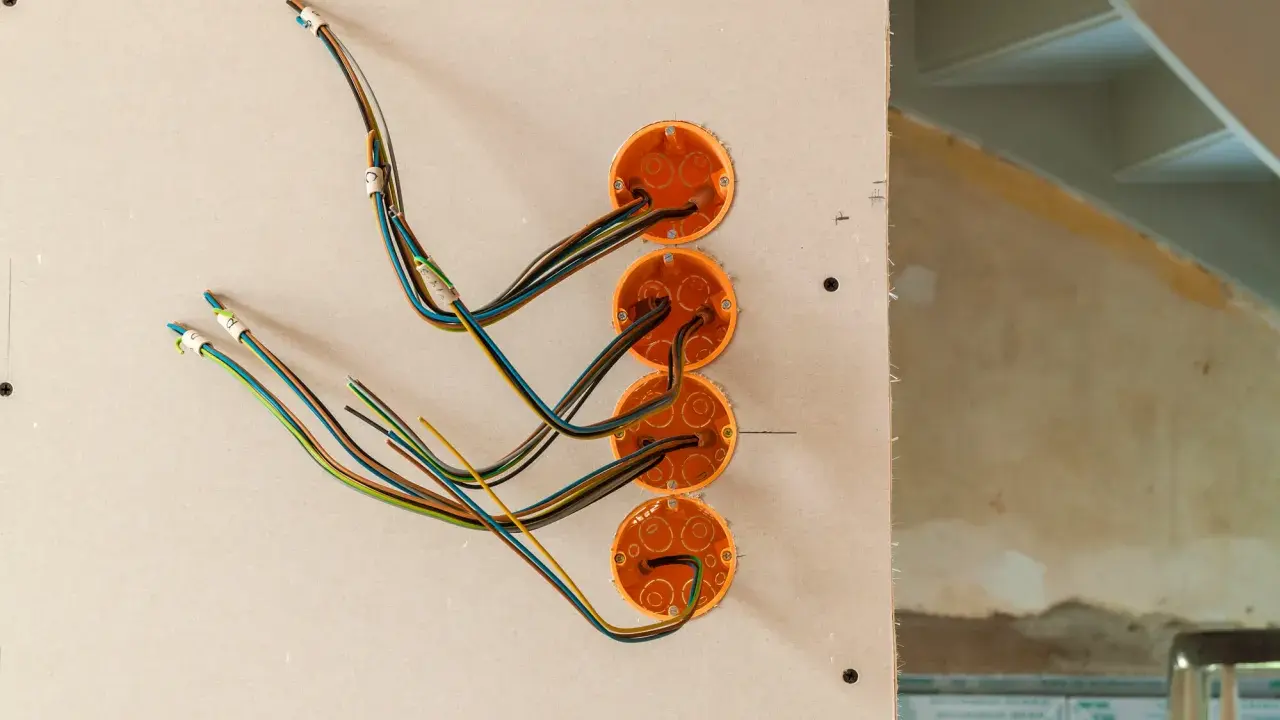

| Ukrycie przewodów w ścianie szkieletowej | Nowy dom szkieletowy z warstwą płyt g-k lub gipsowo-włóknowych | Lepsza estetyka, mniej elementów widocznych w pomieszczeniu | Wymaga bardzo dobrego projektu i osłon przewodów, bo po zamknięciu ścian błąd jest trudny do poprawienia |
| Układ mieszany | Dom z częścią reprezentacyjną i częścią techniczną | Da się połączyć wygląd z praktycznym dostępem | Trzeba pilnować spójności tras, żeby nie zrobić z budynku chaosu instalacyjnego |

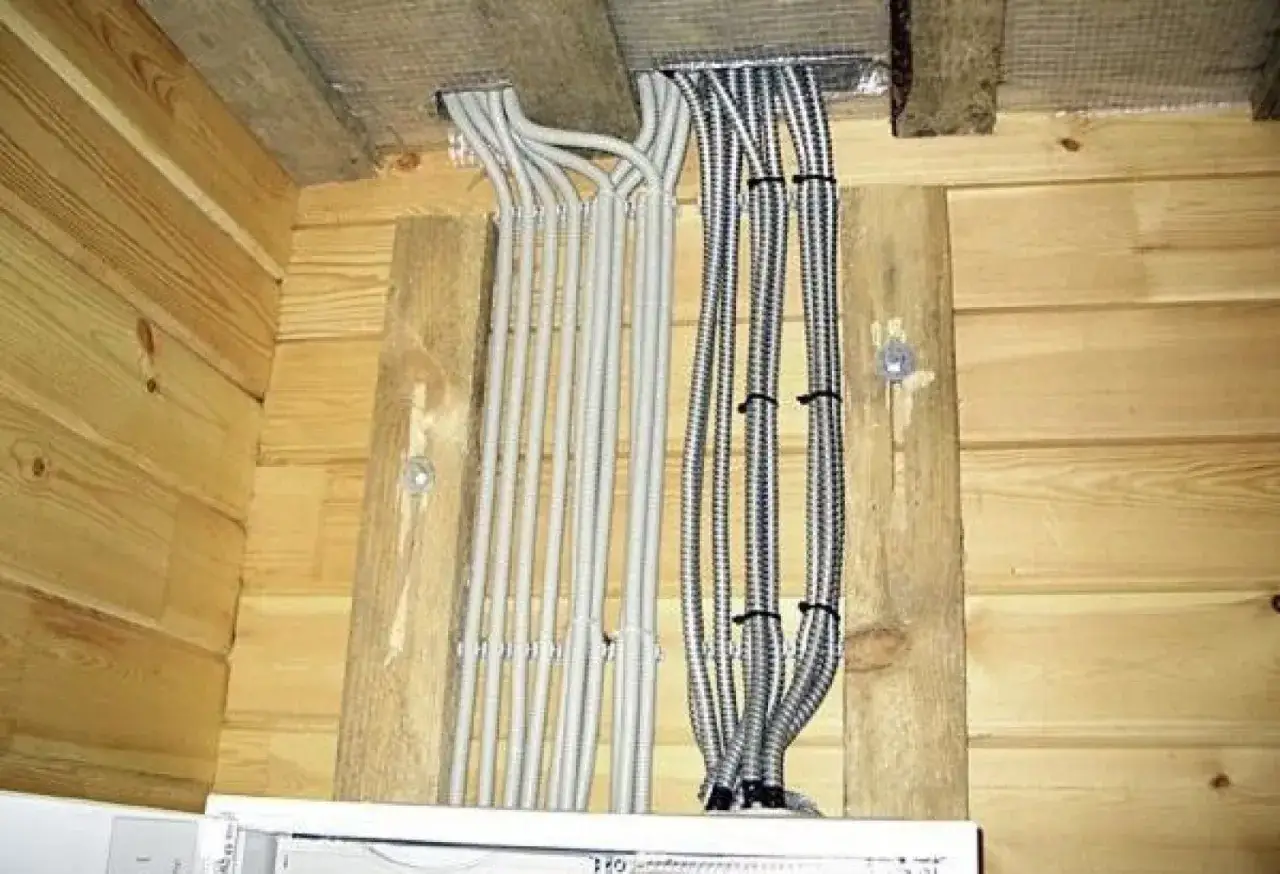

W praktyce peszel, czyli elastyczna rurka osłonowa, jest tu bardzo przydatny, bo chroni przewód mechanicznie i ułatwia wymianę w przyszłości. W domu z drewna wolę mniej „ukrytych niespodzianek”, a więcej logicznych odcinków, do których można dojść bez demolowania wykończenia. Gdy wybór między natynkiem a ukryciem jest już jasny, rozrysowuję serce instalacji, czyli rozdzielnicę.
Jak wygląda sensowny schemat rozdzielnicy
Najprostszy układ, który dobrze się broni w użytkowaniu, zaczyna się od zasilania, przechodzi przez element odcinający cały dom, a potem rozdziela się na osobne obwody. W domowej instalacji 230 V zasilanie nie powinno iść „jednym wężem” do wszystkiego, tylko przez uporządkowany zestaw zabezpieczeń. Właśnie dlatego w dobrej rozdzielnicy nie ma przypadkowości.
przyłącze / złącze
-> licznik
-> rozłącznik główny
-> ogranicznik przepięć
-> wyłącznik różnicowoprądowy 30 mA
-> wyłączniki nadprądowe
-> obwód oświetlenia
-> obwód gniazd ogólnych
-> obwód kuchni
-> obwód łazienki
-> obwód ogrzewania
-> obwód zewnętrzny
Takie uporządkowanie ma sens, bo każdy element robi coś innego. Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i reaguje przy różnicy prądu większej niż 30 mA. Wyłączniki nadprądowe pilnują, żeby przewody nie były przeciążane i nie dostawały zwarcia. Ogranicznik przepięć przydaje się szczególnie wtedy, gdy w domu jest dużo elektroniki, automatyka ogrodowa, pompa ciepła albo instalacja fotowoltaiczna.
| Element | Po co jest | Co sprawdzam |
|---|---|---|
| Rozłącznik główny | Odcina zasilanie całego domu | Czy da się szybko wyłączyć instalację podczas serwisu lub awarii |
| Ogranicznik przepięć | Chroni sprzęt przed skokami napięcia | Czy jest dobrany do układu zasilania i realnej wrażliwości urządzeń |
| Wyłącznik różnicowoprądowy 30 mA | Chroni użytkowników przed porażeniem | Czy obwody są sensownie podzielone i czy nie ma „wszystkiego pod jednym RCD” |
| Wyłączniki nadprądowe | Chronią przewody przed przeciążeniem i zwarciem | Czy każdy ważny obwód ma własne zabezpieczenie |
| Szyny PE i N | Porządkują przewody ochronne i neutralne | Czy oznaczenia są czytelne i nie ma chaosu w połączeniach |
W schemacie warto też od razu przewidzieć miejsce na przyszłe obwody. Jeśli dziś nie ma jeszcze ładowarki do auta, dodatkowego ogrzewania czy zasilania ogrodu, to i tak lepiej zostawić zapas modułów i sensowny układ opisów. Z takiej rozdzielnicy korzysta się bez zgadywania, a to w domu drewnianym ma dużą wartość. Kiedy rozdzielnica jest już logiczna, przechodzę do podziału samego domu na obwody.
Jak podzielić dom na obwody, żeby nie wyłączać połowy budynku
Domowa instalacja elektryczna to zwykle kilka obwodów zasilających różne grupy odbiorników, a nie jeden wspólny tor dla wszystkiego. To ważne także w drewnianym domu, bo łatwiej wtedy ograniczyć przeciążenia i szybciej znaleźć usterkę. W praktyce najczęściej stosuje się przewody miedziane 3 x 1,5 mm² dla oświetlenia i 3 x 2,5 mm² dla gniazd, ale ostateczny dobór zawsze powinien wynikać z projektu i obciążenia, a nie z nawyku wykonawcy.
| Strefa lub odbiornik | Praktyczny podział | Dlaczego to ma sens |
|---|---|---|
| Oświetlenie | Osobne obwody dla parteru, piętra lub strefy dziennej | Awaria nie gasi całego domu, a diagnostyka jest prostsza |
| Gniazda ogólne | Oddzielnie salon, sypialnie, gabinet | Mniej przeciążeń od czajnika, odkurzacza czy grzejnika przenośnego |
| Kuchnia | Osobne obwody dla blatu, lodówki, zmywarki i piekarnika, jeśli moc tego wymaga | Kuchnia jest najbardziej obciążona i nie wybacza „oszczędności” na kablach |
| Łazienka i pralnia | Oddzielny obwód lub kilka obwodów | Wilgoć, suszarka, pralka i podgrzewanie wody robią duże obciążenie |
| Ogrzewanie | Osobny obwód dla pompy ciepła, kotła elektrycznego, mat lub podłogówki | Urządzenia grzewcze nie powinny konkurować z resztą domu o zasilanie |
| Zewnętrze i ogród | Osobny obwód dla tarasu, oświetlenia ogrodu, bramy, podlewania lub robotów ogrodowych | Wilgoć i automatyka zewnętrzna wymagają niezależnego, czytelnego toru zasilania |
Przy rozmieszczaniu punktów trzymam się prostych zasad ergonomii: łączniki przy drzwiach, gniazda zwykle około 30 cm nad podłogą, a w kuchni około 100-105 cm. Łączniki łazienkowe najlepiej umieścić na zewnątrz pomieszczenia, po stronie klamki, bo to praktyczne i bezpieczniejsze rozwiązanie. W domu drewnianym ma to dodatkowy sens, bo zmniejsza liczbę miejsc narażonych na wilgoć i przypadkowe przegrzanie. Gdy układ obwodów jest już logiczny, widać wyraźniej, gdzie ludzie najczęściej popełniają błędy.
Najczęstsze błędy, które w drewnianym domu są szczególnie kosztowne
PSP od lat przypomina, że instalacje elektryczne trzeba użytkować rozsądnie, a przeciążanie obwodów i montaż osprzętu bez ochrony na podłożu palnym to prosta droga do problemów. W drewnianym domu takie zaniedbania szybciej wychodzą na jaw, bo materiał konstrukcyjny nie wybacza przegrzewania tak łatwo jak masa murowana. Najgorsze jest to, że część tych błędów nie boli od razu, tylko po kilku sezonach.
| Błąd | Co się dzieje | Lepsze rozwiązanie |
|---|---|---|
| Zbyt mało obwodów | Jedna awaria wyłącza pół domu, a przewody szybciej się grzeją | Dzielę instalację na strefy i odbiorniki o różnym obciążeniu |
| Wszystko w kuchni na jednym obwodzie | Czajnik, piekarnik i zmywarka potrafią przeciążyć instalację | Rozbijam kuchnię na kilka niezależnych torów |
| Osprzęt bezpośrednio na palnym podłożu bez ochrony | Rosną straty ciepła i ryzyko zapalenia podłoża | Stosuję rozwiązania przewidziane do montażu na takich powierzchniach albo oddzielam je warstwą niepalną |
| Ukryte puszki bez dostępu | Każdy serwis kończy się kuciem i ryzykiem uszkodzenia konstrukcji | Zostawiam połączenia w miejscach dostępnych, opisanych i logicznych |
| Brak obwodu zewnętrznego | Taras, ogród i brama żyją na przedłużaczach | Planuję osobny tor dla elementów zewnętrznych już na etapie projektu |
| Brak opisów w rozdzielnicy | Po kilku latach nikt nie wie, co wyłącza dany bezpiecznik | Oznaczam każdy obwód czytelną etykietą i zostawiam schemat przy rozdzielnicy |
Ja szczególnie pilnuję ostatniego punktu, bo dobra dokumentacja oszczędza nerwy przy każdej późniejszej zmianie. Kiedy wyłapię te błędy na etapie projektu, odbiór i późniejszy serwis są zwykle banalnie prostsze. To naturalnie prowadzi do ostatniej rzeczy, której nie wolno pominąć: kontroli, testów i dodatków bezpieczeństwa.
Co dołożyłbym od razu, zanim zabudujesz ściany
Przed zamknięciem ścian robię zdjęcia tras przewodów, opisuję obwody i zostawiam zapas miejsca w rozdzielnicy. To brzmi prosto, ale właśnie te drobiazgi później decydują o tym, czy dom jest łatwy w utrzymaniu. GUNB przypomina, że okresową kontrolę instalacji elektrycznych i piorunochronnych wykonuje się co najmniej raz na 5 lat, więc dokumentacja i czytelny układ nie są dodatkiem, tylko realnym ułatwieniem.
- Dodaj protokół pomiarów po montażu, a nie tylko „oględziny na oko”.
- Zostaw wolne moduły w rozdzielnicy na przyszłe obwody, automatykę ogrodową lub ładowarkę auta.
- Przewiduj czujki dymu i, jeśli w domu są urządzenia spalające paliwo, także czujkę tlenku węgla.
- Oznacz trasę głównych obwodów, żeby po latach nie szukać ich przypadkiem.
- Sprawdź uziemienie i połączenia ochronne, bo to one współpracują z RCD i zabezpieczeniami nadprądowymi.
W drewnianym domu nie szukałbym „idealnego rysunku” dla samego rysunku. Lepiej działa schemat prosty, czytelny i przewidziany pod realne użytkowanie: z osobnymi obwodami, ochroną 30 mA, dobrze opisanymi punktami i trasami, do których można wrócić bez niszczenia wykończenia. Jeśli połączysz to z sensownym podziałem na strefy i od razu uwzględnisz ogród, taras oraz przyszłe urządzenia grzewcze, instalacja będzie po prostu bezpieczniejsza i wygodniejsza na lata.
