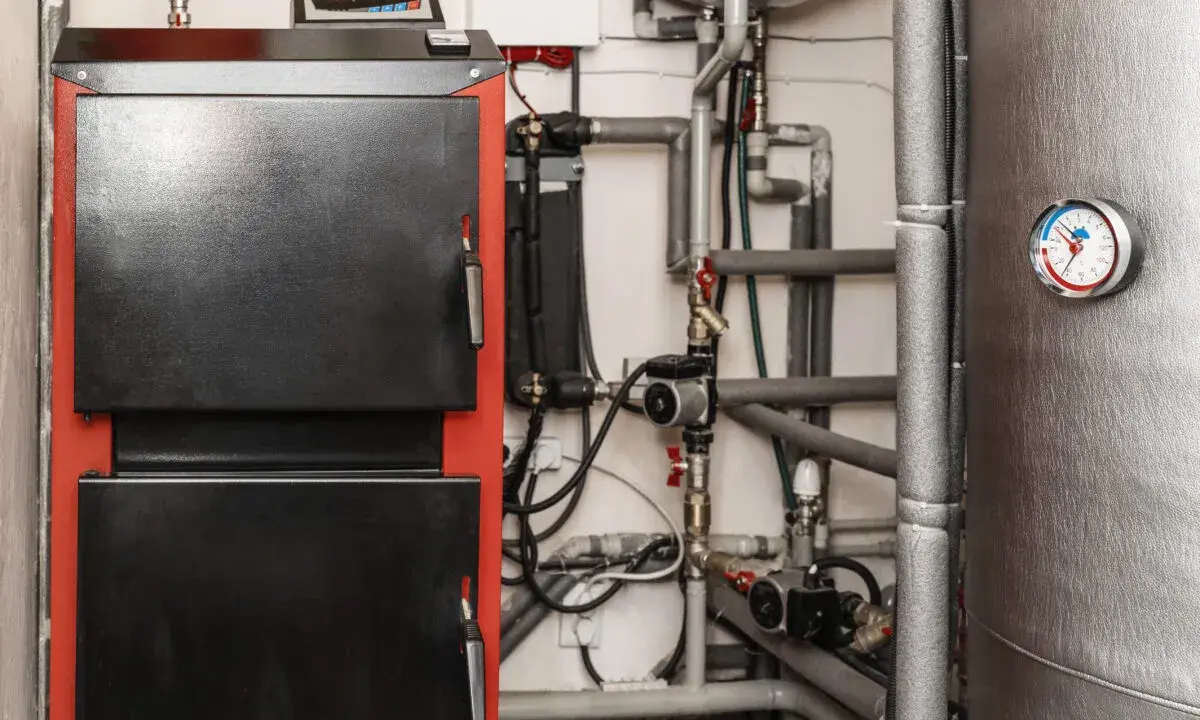

Poprawnie zaprojektowana wentylacja w kotłowni decyduje nie tylko o bezpieczeństwie, ale też o sprawności samego źródła ciepła. Ja zawsze rozdzielam dwa tematy: powietrze potrzebne do spalania i wymianę powietrza w pomieszczeniu, bo to właśnie ich pomylenie najczęściej prowadzi do problemów. W tym tekście pokazuję, jak dobrać nawiew i wywiew, jakie wymogi różnią kotły gazowe, na paliwo stałe i olejowe oraz które błędy pojawiają się najczęściej przy remoncie lub odbiorze.
Najważniejsze zasady, które pozwalają uniknąć problemów z kotłownią
- Nawiew i wywiew muszą być zaplanowane jako osobny układ, a nie przypadkowa szczelina pod drzwiami.
- Przy kotłach, które pobierają powietrze z pomieszczenia, liczy się kubatura, moc urządzenia i realny wolny przekrój otworów.
- W małych kotłowniach gazowych często stosuje się punkt odniesienia 5 cm2 na 1 kW mocy, a w praktyce zaokrągla się to do wygodnych wymiarów wykonawczych.
- Przy kotłach na paliwo stałe do 10 kW trzeba zapewnić co najmniej 10 m3/h powietrza na 1 kW i odpowiednią kubaturę pomieszczenia.
- Wyciąg mechaniczny nie jest uniwersalnym rozwiązaniem i w części układów może zakłócać ciąg kominowy.
- Przy modernizacji zawsze sprawdza się typ komory spalania, a nie tylko samą moc kotła.
Jak działa nawiew i wywiew w praktyce
Ja zaczynam od prostej zasady: kocioł potrzebuje nie tylko energii, ale też odpowiedniego środowiska do pracy. Nawiew ma dostarczyć świeże powietrze, a wywiew ma zabrać to, co zużyte, wilgotne lub zanieczyszczone. W kotłowni nie chodzi więc o „wietrzenie” w potocznym sensie, tylko o stabilny przepływ, który działa niezależnie od tego, czy na zewnątrz wieje, pada deszcz, czy spada temperatura.
W dobrze zrobionym pomieszczeniu nawiew prowadzi się nisko, zwykle około 30 cm nad posadzką, bo chłodne powietrze ma zasilić strefę przy urządzeniu, a nie zbierać się pod sufitem. Wywiew lokuje się wyżej, najczęściej pod stropem, żeby odbierał nagrzane i zużyte powietrze. Jeśli robię czerpnię w ścianie zewnętrznej, to myślę o jej ochronie przed warunkami pogodowymi, ale nie o dławieniu przepływu. Kratka, żaluzja czy siatka nie mogą „zjadać” całego przekroju.
Druga rzecz, którą kontroluję, to konflikt z przewodami spalinowymi. W pomieszczeniu, gdzie są wloty do przewodów spalinowych, nie montuje się przypadkowego wentylatora wyciągowego. To nie jest detal montażowy, tylko realne ryzyko rozchwiania ciągu i cofania spalin. W praktyce najlepiej działa układ prosty: dopływ z zewnątrz, wywiew wysoko, żadnych przeszkód po drodze i żadnych „udoskonaleń” dodanych po drodze przez wykonawcę. Kiedy ten układ jest jasny, łatwiej przejść do wymagań zależnych od rodzaju kotła.
Jakie wymagania różnią kotłownię gazową, na paliwo stałe i olejową
Gdy oceniam istniejącą kotłownię, najpierw patrzę na paliwo i konstrukcję urządzenia, bo od tego zależą dalsze decyzje. Inaczej projektuje się pomieszczenie dla małego kotła gazowego z zamkniętą komorą spalania, inaczej dla kotła na pellet lub drewno, a jeszcze inaczej dla układu olejowego. Właśnie tu najłatwiej popełnić błąd: ktoś widzi „kocioł”, a przepisy widzą konkretny typ urządzenia i konkretne warunki pracy.
| Rodzaj źródła ciepła | Co trzeba zapewnić | Praktyczny punkt odniesienia | Najczęstszy błąd |
|---|---|---|---|
| Gazowy | Dopływ powietrza zależny od komory spalania i osobny wywiew pomieszczenia | Min. 8 m3 kubatury przy poborze powietrza z pomieszczenia, 6,5 m3 przy zamkniętej komorze; w praktyce często liczy się 5 cm2/kW | Za mały kanał lub wentylator wyciągowy, który psuje ciąg |
| Na paliwo stałe | Duży, stały dopływ powietrza i nieblokowana wentylacja pomieszczenia | Do 10 kW: 4 m3/kW, minimum 30 m3; dopływ co najmniej 10 m3/h na 1 kW | Zaklejone kratki i wspólny magazyn opału bez wydzielenia |
| Na olej opałowy | Osobne pomieszczenie przy większej mocy, plus nawiew i wywiew kotłowni | Do 30 kW w pomieszczeniu nieprzeznaczonym na stały pobyt ludzi; powyżej 30 kW wydzielona kotłownia; wysokość min. 2,2 m, kubatura min. 8 m3 | Niedoszacowany wywiew i brak miejsca na serwis |
Kotły gazowe
Przy kotłach gazowych patrzę przede wszystkim na to, czy urządzenie pobiera powietrze z pomieszczenia, czy z zewnątrz. Jeśli bierze je z wnętrza kotłowni, trzeba pilnować kubatury, wysokości i przekrojów otworów. Dla małych układów często spotyka się zasadę 5 cm2 na 1 kW mocy nominalnej, więc dla kotła 21 kW wychodzi 105 cm2. To dobry punkt startowy do projektu, ale nie gotowy wymiar kratki montażowej. W praktyce takie wartości zaokrągla się do sensownych rozwiązań wykonawczych, na przykład 140×140 mm albo kanału okrągłego fi160 mm.
Jeśli kocioł ma zamkniętą komorę spalania i układ powietrzno-spalinowy, sytuacja jest prostsza, ale nie znika potrzeba wentylacji samego pomieszczenia. To ważne rozróżnienie, bo wielu inwestorów zakłada, że skoro spalanie jest „zamknięte”, to kotłownia nie potrzebuje już dopływu ani wywiewu. Potrzebuje, tylko pełni on inną rolę: dba o warunki w pomieszczeniu, a nie o samo zasilenie palnika. I właśnie to rozróżnienie prowadzi nas do kotłów na paliwo stałe, gdzie powietrza trzeba zwykle więcej, a margines błędu jest mniejszy.
Kotły na paliwo stałe
W kotłowniach na drewno, pellet czy ekogroszek najważniejsza jest stabilność dopływu powietrza. Dla małych kotłów do 10 kW obowiązuje praktyczny wskaźnik 4 m3 na 1 kW nominalnej mocy, przy minimum 30 m3 kubatury, a do tego dopływ co najmniej 10 m3/h na 1 kW. To są liczby, które naprawdę robią różnicę przy rozruchu i przy pracy na niskim obciążeniu. Jeśli ktoś dusi nawiew, kocioł zaczyna pracować nierówno, brudzi się szybciej i gorzej reaguje na zmianę obciążenia.
Przy większych mocach układ robi się bardziej wymagający organizacyjnie. Pomieszczenie kotła powinno być wydzielone, a skład paliwa i żużlownia nie mogą być traktowane jak przypadkowy schowek obok pieca. Ja zawsze zwracam uwagę na to, czy jest miejsce na dojazd z paliwem, na wynoszenie popiołu i na serwis. Dobra wentylacja nie obroni układu, jeśli ktoś zablokuje przepływ workami z pelletem albo ustawi pojemniki z opałem dokładnie pod kratką. Tu liczy się nie tylko projekt, ale też codzienna praktyka użytkowania.
Przeczytaj również: Ogrzewanie podłogowe wodne - Czy to się opłaca? Poznaj realne koszty
Kotły na olej opałowy
Przy kotłach olejowych wentylacja łączy się z wymaganiami samego pomieszczenia. Dla mniejszych mocy dopuszcza się montaż w pomieszczeniach nieprzeznaczonych na stały pobyt ludzi, ale powyżej 30 kW trzeba już myśleć o wydzielonej kotłowni. Wysokość pomieszczenia nie powinna być mniejsza niż 2,2 m, a kubatura niż 8 m3. To nie są zapisy „na wszelki wypadek”, tylko warunki, które pozwalają bezpiecznie pracować, serwisować urządzenie i utrzymać odpowiednią wymianę powietrza.
W kotłowni olejowej nie lekceważę też kwestii zapachu i magazynowania paliwa. Jeśli obok stoi zbiornik, to jego przestrzeń techniczna także musi mieć sensowny nawiew i wywiew, bo inaczej zamykamy problem w jednym pomieszczeniu, a potem dziwimy się kondensacji i zaduchowi. Po takim rozróżnieniu można już przejść od przepisów do praktycznego doboru przekrojów i wysokości montażu kanałów.
Jak dobrać przekroje i położenie kanałów
Ja liczę wolny przekrój, a nie tylko zewnętrzny wymiar kratki. To duża różnica, bo żaluzje, gęsta siatka albo źle dobrany anemostat potrafią zabrać sporą część przepływu. Dla użytkownika wygląda to wtedy jak „duży otwór”, a dla kotła wciąż jest to zbyt mały dopływ powietrza. Dlatego przy projekcie patrzę na realne pole czynne, a nie na samą ramkę produktu.
- Nawiew prowadzi się nisko, najczęściej około 30 cm nad posadzką, żeby świeże powietrze trafiało tam, gdzie jest potrzebne.
- Wywiew umieszcza się wysoko, pod stropem, a wylot kanału najlepiej wyprowadzić ponad dach, by nie zakłócał go wiatr i nie wracały zanieczyszczenia.
- Przekrój kanału trzeba dobrać do mocy i typu kotła, a nie do „tego, co akurat da się wkuć w ścianę”.
- Osłony zewnętrzne mają chronić przed pogodą, ale nie mogą dusić przepływu.
Przy małych kotłach gazowych dobrym punktem odniesienia jest 5 cm2 na 1 kW mocy. Dla przykładu 21 kW daje 105 cm2, ale w praktyce wykonawczej często zaokrągla się to do wymiarów, które łatwo osadzić i które zostawiają rezerwę przepływu. Z kolei dla kanału wywiewnego bardzo często pojawia się przekrój rzędu 14×14 cm, bo daje on 196 cm2 i dobrze wpisuje się w typowe rozwiązania dla kotłowni. Jeśli projekt zakłada większe obciążenie albo inne paliwo, nie trzymam się „jednego magicznego wymiaru”, tylko wracam do obliczeń. To właśnie na tym etapie najłatwiej popełnić błędy, dlatego warto je znać, zanim wykonawca zamknie ściany.
Najczęstsze błędy, które psują projekt i odbiór
Najczęściej widzę nie tyle „złe kotły”, ile źle zrobioną drogę powietrza. Urządzenie bywa nowe, komin poprawny, a mimo to instalacja nie działa dobrze, bo ktoś po drodze odciął dopływ albo dodał element, który zdusił przepływ. To są błędy powtarzalne i zaskakująco kosztowne, bo często wychodzą dopiero po uruchomieniu.
- Zamykanie kratek na zimę lub zasłanianie ich meblami, workami z opałem albo kartonami.
- Liczenie na nieszczelności drzwi zamiast na zaprojektowany nawiew z zewnątrz.
- Montaż wentylatora wyciągowego bez sprawdzenia wpływu na przewody spalinowe i ciąg kominowy.
- Pomijanie różnicy między wymiarem zewnętrznym a realnym wolnym przekrojem kratki.
- Brak wydzielenia składu paliwa, żużlowni albo strefy magazynowania oleju.
- Zakładanie, że stary kanał wystarczy po wymianie kotła na nowy, choć parametry urządzenia zmieniły się całkowicie.
W praktyce każdy z tych błędów wygląda drobno, ale razem potrafią zrobić duży problem: gorsze spalanie, cofanie spalin, wilgoć, zapach, a czasem po prostu brak odbioru. Kiedy już wiem, czego unikać, przechodzę do szybkiej kontroli istniejącego pomieszczenia przed uruchomieniem.
Jak sprawdzić istniejące pomieszczenie przed uruchomieniem
Jeśli mam ocenić gotową kotłownię, robię to w tej kolejności. Nie zaczynam od estetyki ani od tego, czy „na oko wygląda porządnie”, tylko od liczb i drożności. To najszybszy sposób, żeby wykryć problemy jeszcze przed pierwszym sezonem grzewczym.
- Sprawdzam typ kotła, moc nominalną i to, czy urządzenie pobiera powietrze z pomieszczenia, czy z zewnątrz.
- Mierzę wysokość i kubaturę pomieszczenia, bo to pierwszy filtr, który od razu pokazuje, czy układ w ogóle ma sens.
- Weryfikuję realny wolny przekrój nawiewu i wywiewu, a nie tylko wymiar otworu na papierze.
- Patrzę, czy nawiew nie jest zasłonięty, a wywiew nie kończy się w miejscu, gdzie ciąg będzie zaburzony.
- Sprawdzam, czy nie ma konfliktu z wentylatorem wyciągowym, suszarką techniczną, innym urządzeniem lub przeróbką zrobioną „po drodze”.
- Zlecam próbę działania i oględziny kominiarskie, jeśli cokolwiek budzi wątpliwości.
Największy błąd przy modernizacji polega na tym, że inwestor zakłada ciągłość starego rozwiązania. A nowy kocioł, nowy układ spalin albo inny sposób poboru powietrza zmieniają wymagania od razu i bez dyskusji. Dlatego przy wymianie źródła ciepła nie ufam rutynie, tylko sprawdzam wszystko od nowa. I właśnie tu zostawiam jeszcze kilka praktycznych zasad na koniec.
Co zostawiam na finiszu, żeby kotłownia działała spokojnie cały sezon
Jeśli miałbym wskazać jedną rzecz, którą warto zapamiętać z całego tematu, to tę: nie da się odłączyć wentylacji od bezpieczeństwa kotłowni. Nawiew, wywiew, droga spalin i dostęp serwisowy tworzą jeden układ. Gdy jeden element jest słaby, całość zaczyna działać gorzej, nawet jeśli sam kocioł jest dobrej klasy.
- Nie blokuj kratek i nie zamykaj kanałów „na próbę” na zimę.
- Nie składowaj opału, chemii ani narzędzi w miejscu, gdzie mają pracować nawiew i wywiew.
- Nie zakładaj, że wentylacja będzie działać poprawnie po samej wymianie kotła.
- Nie montuj dodatkowych urządzeń bez sprawdzenia wpływu na ciąg kominowy.
Ja w takim miejscu zawsze stawiam na prostotę: dopływ powietrza ma być czytelny, wywiew drożny, a układ dobrany do konkretnego źródła ciepła. Jeśli kotłownia ma działać bezpiecznie i bez niespodzianek, lepiej poświęcić godzinę na sprawdzenie przekrojów i kubatury niż potem kilka dni na poprawki. W kotłowni bezpieczeństwo zawsze wygrywa z porządkiem wizualnym.
