Układ schodowo-krzyżowy rozwiązuje bardzo konkretny problem: jedno światło ma działać wygodnie z kilku miejsc, bez biegania do jednego wyłącznika. W praktyce świetnie sprawdza się przy schodach, w długim korytarzu, przy wejściu do domu i na trasie między salonem a tarasem. Poniżej rozkładam temat na czytelny schemat połączeń, dobór przewodów, typowe błędy i sytuacje, w których lepiej wybrać inne rozwiązanie.
Najważniejsze informacje o układzie schodowo-krzyżowym
- Łącznik krzyżowy montuje się między dwoma łącznikami schodowymi, gdy chcesz sterować światłem z trzech lub więcej miejsc.
- W klasycznym układzie krzyżowy nie działa samodzielnie, tylko przełącza dwie żyły korespondencyjne.
- W instalacji trójpunktowej potrzebujesz 2 łączników schodowych i 1 krzyżowego; każdy kolejny punkt zwykle wymaga następnego elementu krzyżowego.
- Przewód neutralny i ochronny prowadzi się bezpośrednio do oprawy, a nie przez łączniki sterujące.
- Najwięcej problemów powodują zamiana przewodów, zbyt mało miejsca w puszce i brak testu po montażu.
- Przed pracą trzeba odłączyć zasilanie i sprawdzić brak napięcia, bo przy instalacji elektrycznej nie ma miejsca na zgadywanie.
Czym jest łącznik krzyżowy i kiedy ma sens
Łącznik krzyżowy jest elementem pośrednim. Sam z siebie nie tworzy pełnego układu, tylko stawia się go między dwoma łącznikami schodowymi i przełącza parę przewodów korespondencyjnych, czyli tych, które „rozmawiają” między kolejnymi punktami sterowania. Dzięki temu jedno źródło światła może być obsługiwane z trzech, czterech albo większej liczby miejsc.
Najczęściej widzę go w długim korytarzu, na klatce schodowej, w sypialni z wejściem z obu stron łóżka albo przy wyjściu na taras i do ogrodu. Tam wygoda naprawdę rośnie, bo nie trzeba wracać do jednego centralnego punktu. Technicznie taki łącznik ma zwykle cztery zaciski, więc nie jest „dodatkowym włącznikiem” w potocznym sensie, tylko przełącznikiem wpiętym w środek toru sterowania.
Jeśli potrzebujesz tylko dwóch miejsc obsługi, wystarczą dwa łączniki schodowe. Krzyżowy ma sens dopiero wtedy, gdy chcesz dołożyć trzeci punkt lub więcej. Żeby dobrze zrozumieć, dlaczego tak działa, trzeba przejść przez sam schemat połączeń.

Jak czytać schemat połączenia krok po kroku

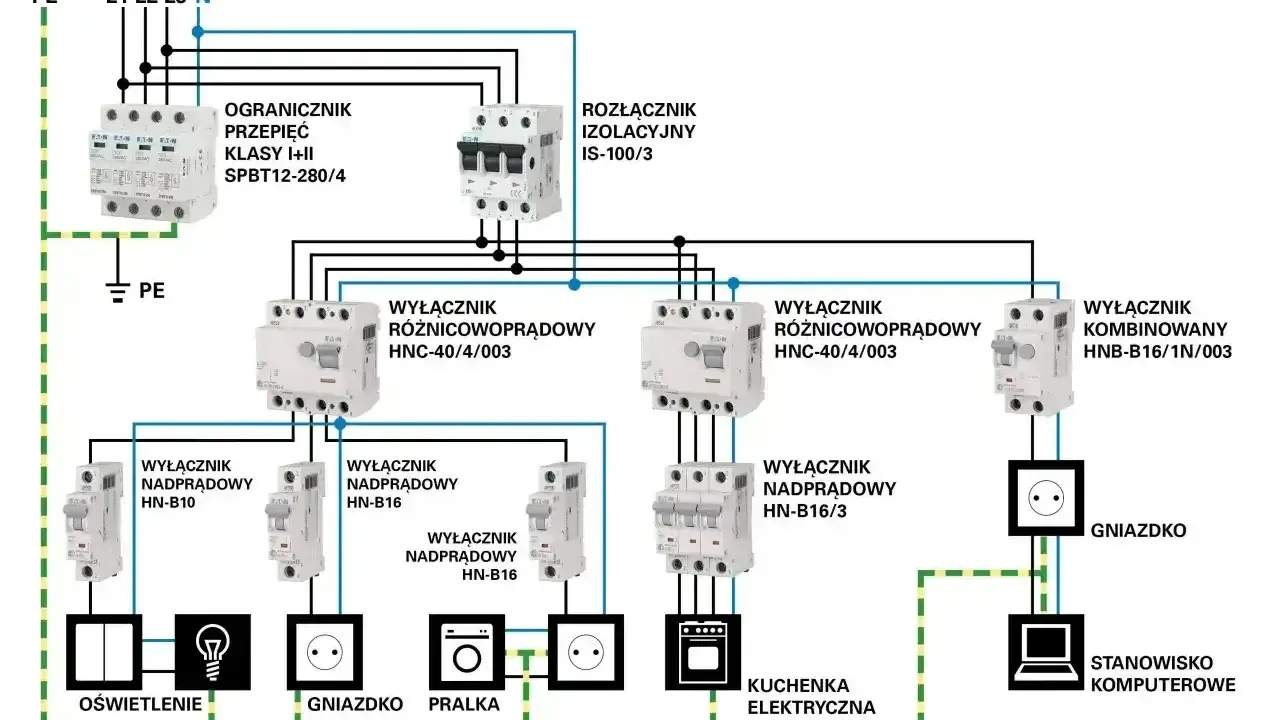

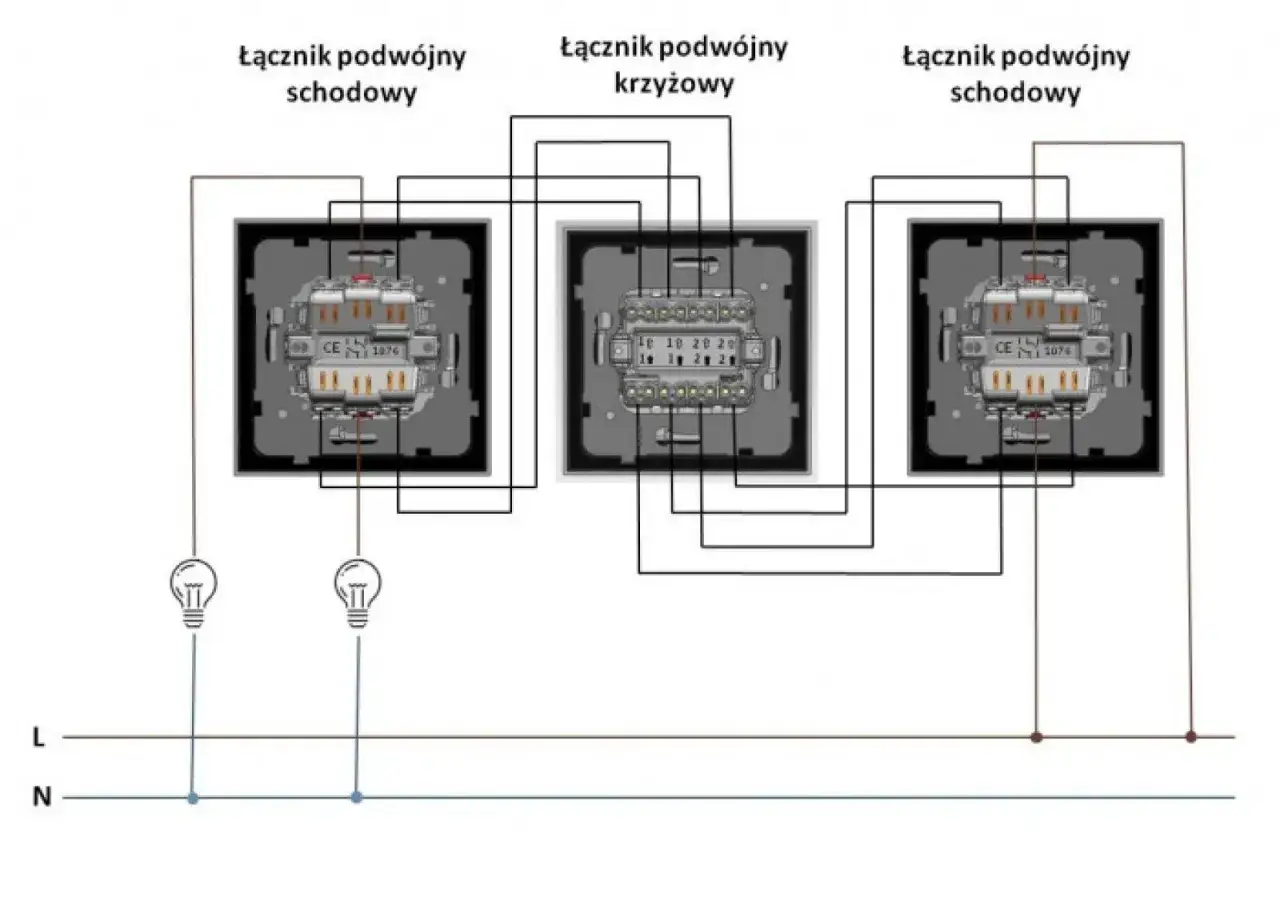

Schemat najłatwiej rozumieć od strony zasilania, a nie od strony klawiszy. W klasycznym układzie faza L wchodzi do pierwszego łącznika schodowego, dwa przewody korespondencyjne przechodzą przez łącznik krzyżowy, a z drugiego łącznika schodowego wychodzi faza na lampę. Neutralny N i ochronny PE prowadzi się bezpośrednio do oprawy.
- Faza trafia do pierwszego łącznika schodowego.
- Z jego wyjść wychodzą dwa przewody korespondencyjne.
- Przewody trafiają na wejście łącznika krzyżowego.
- Krzyżowy zamienia tor albo prowadzi go prosto, zależnie od położenia klawisza.
- Z jego wyjść przewody idą do drugiego łącznika schodowego.
- Z ostatniego schodowego faza wraca do lampy, a N i PE omijają łączniki.
| Element | Rola w układzie | Na co uważać |
|---|---|---|
| Pierwszy łącznik schodowy | Wprowadza fazę do układu | Nie mylić z przewodem neutralnym |
| Łącznik krzyżowy | Przełącza dwie żyły korespondencyjne | Musi być wpięty między schodowe, nie na końcu obwodu |
| Drugi łącznik schodowy | Wysyła fazę do lampy | To z niego wychodzi przewód na oprawę |
| Oprawa oświetleniowa | Odbiera zasilanie | N i PE prowadzi się bezpośrednio do lampy |
Ja czytam taki układ zawsze od źródła fazy do lampy, bo wtedy szybciej widać, gdzie pojawia się błąd. Jeśli na którymś etapie ktoś zamieni pary przewodów, układ nadal może wyglądać „prawie dobrze”, ale w praktyce zaczyna zachowywać się nielogicznie. To prowadzi prosto do pytania, co właściwie trzeba przygotować przed montażem.
Jakie przewody i osprzęt są potrzebne w praktyce
W samym mechanizmie sprawa jest prosta, ale instalacja wymaga już planu. Przy układzie schodowo-krzyżowym najważniejsze są: odpowiednia liczba żył między puszkami, miejsce na osprzęt i sensowne oznaczenie przewodów. W nowej instalacji wolę zostawić zapas niż później walczyć z brakującą jedną żyłą, bo to zwykle kosztuje więcej czasu niż sam materiał.
- 2 łączniki schodowe na końcach układu.
- 1 lub więcej łączników krzyżowych pośrodku, jeśli punktów ma być więcej niż trzy.
- Przewody korespondencyjne, czyli dwie żyły na każdy odcinek między kolejnymi łącznikami.
- Przewód fazowy doprowadzony do pierwszego łącznika i wyjście fazy do lampy z ostatniego.
- Neutralny N i ochronny PE prowadzone bezpośrednio do oprawy.
- Głębsza puszka, jeśli osprzęt ma podświetlenie, dodatkowe zaciski albo więcej żył niż standard.
W osprzęcie domowym często spotkasz oznaczenie 10 AX / 250 V. Sama liczba na froncie nie załatwia sprawy, ale daje orientację, że mechanizm jest przeznaczony do typowych obciążeń oświetleniowych. Przy LED-ach i oprawach z elektroniką i tak sprawdzam kompatybilność całego zestawu, a nie tylko nadruk na łączniku.
Jeżeli instalacja jest stara, kolor izolacji nie zawsze mówi prawdę o funkcji żyły. Właśnie dlatego przed pracą nie zgaduję, tylko sprawdzam. To naturalnie prowadzi do najczęstszych błędów, bo tam widać, gdzie ludzie najczęściej skracają sobie drogę.
Najczęstsze błędy przy montażu i diagnozie
W praktyce największy problem nie leży w samym mechanizmie, tylko w połączeniach i kolejności pracy. Gdy coś nie działa, winny bywa jeden detal, który na pierwszy rzut oka wygląda niewinnie. Najczęściej spotykam te błędy:
- Wpięcie łącznika krzyżowego na końcu układu zamiast między dwa schodowe.
- Zamiana przewodów fazowych i korespondencyjnych, zwłaszcza gdy instalacja ma stare oznaczenia.
- Prowadzenie przewodu neutralnego przez łączniki, choć powinien iść bezpośrednio do oprawy.
- Zbyt krótkie przewody w puszce, przez co po kilku próbach montażu zaciski zaczynają się urywać lub napinać.
- Brak testu każdego położenia po zamknięciu puszek.
- Problemy z LED-ami, gdy podświetlany łącznik lub sam driver powoduje delikatne żarzenie albo migotanie światła.
Jeśli lampa zachowuje się dziwnie, nie zaczynam od wymiany osprzętu. Najpierw sprawdzam połączenia, potem kolejność żył, a dopiero na końcu sam mechanizm. To oszczędza czas i pieniądze, bo wiele „awarii” jest po prostu błędnym montażem, nie uszkodzeniem elementu. Kiedy ten porządek jest jasny, łatwiej dobrać układ do liczby miejsc sterowania.
Jak dobrać układ do liczby punktów sterowania
W prostym układzie liniowym liczę to tak: 2 łączniki schodowe + (liczba punktów - 2) łączników krzyżowych. Dla trzech punktów wyjdzie więc jeden krzyżowy, dla czterech punktów dwa, a przy większej liczbie rośnie zarówno liczba elementów, jak i wymagania wobec okablowania. To ważne, bo im dłuższy ciąg, tym szybciej instalacja robi się trudna do serwisowania.
| Liczba punktów | Układ | Kiedy ma sens |
|---|---|---|
| 2 | 2 łączniki schodowe | Mały pokój, sypialnia, krótki korytarz |
| 3 | 2 schodowe + 1 krzyżowy | Schody, hol, wejście do domu |
| 4 | 2 schodowe + 2 krzyżowe | Dłuższy korytarz albo ciąg komunikacyjny |
| 5 i więcej | Możliwy dalej układ schodowo-krzyżowy | Gdy instalacja jest już zaplanowana na większą liczbę punktów |
Przy większej liczbie miejsc sterowania trzeba pamiętać o jednej rzeczy: klasyczny układ działa dobrze, ale nie jest najbardziej elastyczny. Im więcej punktów, tym więcej żył, więcej połączeń i większa szansa na błąd montażowy. Gdy projekt robi się rozbudowany, zaczynam porównywać go z innymi rozwiązaniami.
Kiedy lepiej wybrać przekaźnik bistabilny albo przyciski monostabilne
Klasyczny układ schodowo-krzyżowy jest prosty do zrozumienia i w większości domów w zupełności wystarcza. Są jednak sytuacje, w których bardziej opłaca się postawić na przekaźnik bistabilny i przyciski monostabilne. Jedno krótkie naciśnięcie zmienia stan oświetlenia, więc możesz dołożyć kolejne punkty sterowania bez rozbudowywania łańcucha schodowych i krzyżowych.
| Rozwiązanie | Mocne strony | Ograniczenia |
|---|---|---|
| Układ schodowo-krzyżowy | Jasny schemat, brak elektroniki, dobra czytelność | Więcej przewodów i trudniejsza rozbudowa przy dużej liczbie punktów |
| Przekaźnik bistabilny z przyciskami | Łatwiejsze dołożenie kolejnych miejsc sterowania, wygodne w modernizacji | Wymaga modułu, dobrze zaplanowanej rozdzielni i często dodatkowego miejsca |
| System smart | Możliwość scen, automatyzacji i sterowania z wielu miejsc | Wyższy koszt i większa zależność od elektroniki |
Jeśli remontujesz już gotowy dom albo chcesz później dołożyć kolejne sterowanie, to właśnie tutaj pojawia się największa różnica. Mechaniczny układ wygrywa prostotą, ale przy większej liczbie punktów przekaźnik bistabilny bywa po prostu rozsądniejszy. Z takim porównaniem warto wejść jeszcze w ostatni etap, czyli kontrolę po montażu i warunki dla oświetlenia zewnętrznego.
Gdy układ trafia na taras, schody i dojście do ogrodu
Przy lampach zewnętrznych, tarasie albo dojściu do ogrodu sama poprawność schematu to za mało. Dochodzi wilgoć, zmiany temperatury i potrzeba sensownej szczelności osprzętu. W takich miejscach zwracam uwagę nie tylko na połączenia, ale też na to, czy puszka, ramka i oprawa są dobrane do warunków, a nie tylko do wyglądu.
- Sprawdź działanie każdego punktu przed zamknięciem puszek.
- Oznacz żyły, zanim zasłonisz je tynkiem albo schowasz w ścianie.
- Zrób zdjęcie połączeń, zanim zamkniesz osprzęt na stałe.
- Przy instalacji zewnętrznej wybierz osprzęt i oprawy o odpowiedniej szczelności, zwykle co najmniej dopasowanej do strefy montażu.
- Jeśli nie masz pewności co do identyfikacji przewodów, lepiej wezwać elektryka niż poprawiać później całą trasę.
Właśnie tak podchodzę do tego układu w praktyce: najpierw porządny schemat, potem przewody, na końcu test i dopiero zamknięcie instalacji. Dobrze zaplanowany układ schodowo-krzyżowy działa latami bez zastanawiania się nad tym, który klawisz gdzie prowadzi, a przy domu, tarasie czy ścieżce do ogrodu to po prostu realna wygoda. Jeśli robisz remont, największą różnicę robi nie sam osprzęt, tylko to, czy przewidzisz go na etapie prowadzenia kabli i puszek.
