Awaryjne zasilanie domu ma sens tylko wtedy, gdy jest zrobione tak, by nie stwarzało zagrożenia dla ludzi, instalacji i samego agregatu. Poniżej rozbieram na części schemat podłączenia agregatu do sieci domowej i pokazuję, jak zamienić go w praktyczny układ rezerwowego zasilania: od doboru przełącznika, przez układ faz i uziemienie, aż po pierwszy test pod obciążeniem.
Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Agregatu nie wolno łączyć z domową instalacją „na skróty” przez zwykłe gniazdko lub przedłużacz.
- Bezpieczny układ opiera się na przełączniku sieć 0 agregat, który rozdziela źródła zasilania.
- W domu jednofazowym zwykle wystarcza prostszy układ, ale przy instalacji 3-fazowej najczęściej potrzebny jest przełącznik 4-polowy.
- Najpierw warto ustalić, czy chcesz zasilać cały dom, czy tylko obwody krytyczne, takie jak kocioł, lodówka, oświetlenie i router.
- Uziemienie, przewód neutralny i RCD muszą być dobrane do konkretnego agregatu i sposobu przełączania.
- Przed pierwszym użyciem warto zrobić test z obciążeniem i sprawdzić, czy instalacja działa bez spadków napięcia i fałszywych wyłączeń.
Najpierw zdecyduj, co chcesz zasilać
Ja zawsze zaczynam od pytania, które brzmi banalnie, ale oszczędza najwięcej pieniędzy: czy agregat ma podtrzymać cały dom, czy tylko kilka obwodów, bez których budynek nie powinien zostać bez prądu. W praktyce to różnica między prostym, tańszym układem a znacznie droższą instalacją z większą mocą i rozbudowaną automatyką.
W domu jednorodzinnym najczęściej wystarcza zestaw obejmujący:
- kocioł gazowy lub sterowanie piecem na paliwo stałe,
- pompy obiegowe i automatykę CO,
- lodówkę i zamrażarkę,
- router, alarm, monitoring,
- kilka obwodów oświetlenia,
- napęd bramy lub hydrofor, jeśli są naprawdę potrzebne.
To podejście ma jedną zaletę, której wielu inwestorów nie docenia: pozwala dobrać mniejszy agregat i prostszy przełącznik, a jednocześnie zachować komfort w kluczowych miejscach. Jeśli zasilasz tylko wybrane obwody, zwykle nie ma sensu pchać energii do całej instalacji, zwłaszcza gdy w środku są odbiorniki o dużym poborze, jak płyta indukcyjna, bojler elektryczny czy grzejniki przepływowe. Taki podział prowadzi naturalnie do samego układu połączeń, bo od niego zależy, czy awaryjne źródło będzie działało bezpiecznie.
Jak wygląda poprawny układ połączeń

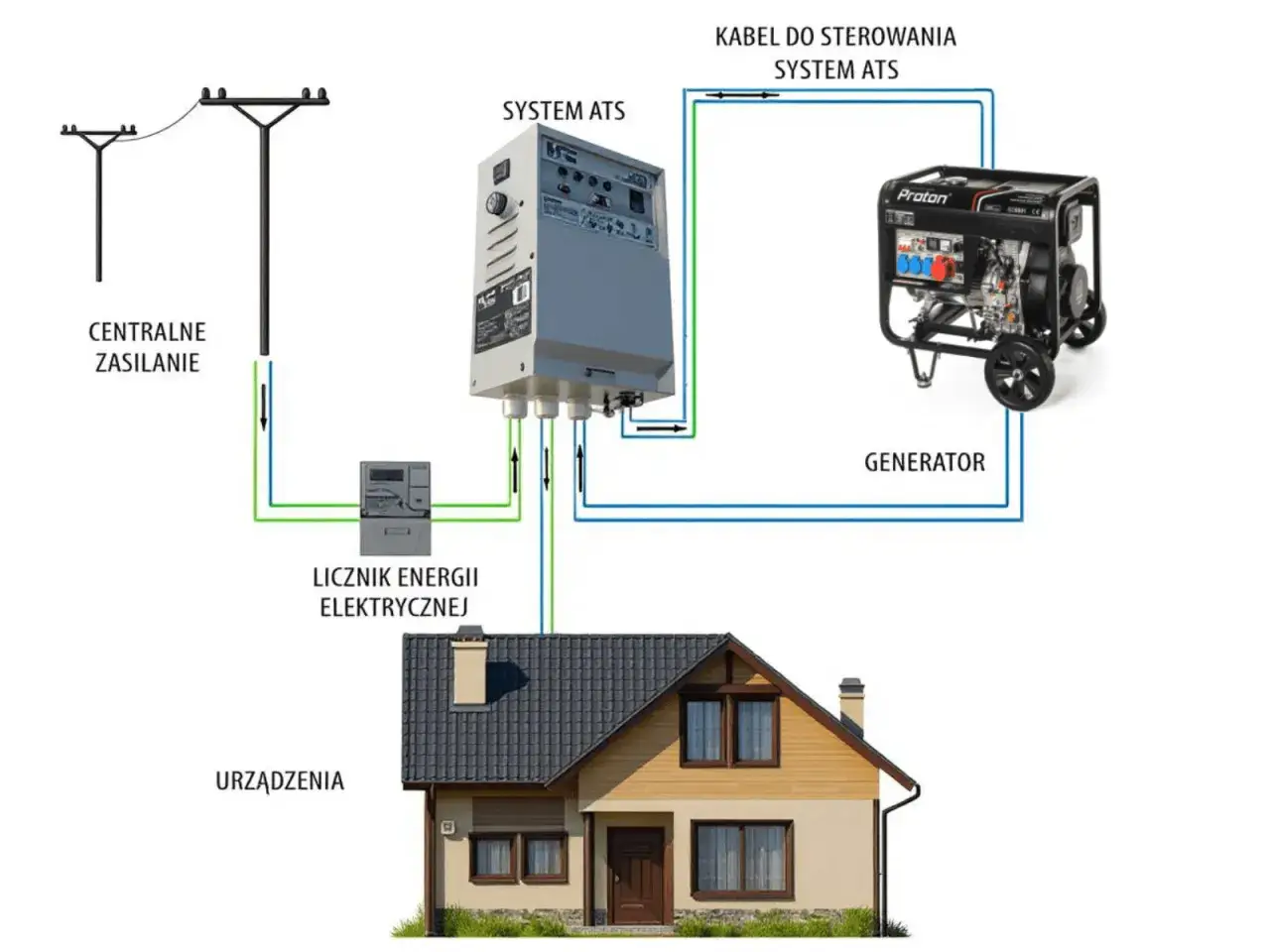

Poprawny schemat jest prosty w idei, ale tylko wtedy, gdy nie miesza się źródeł. Zasilanie z sieci i z agregatu trafia najpierw do przełącznika źródła, a dopiero z jego wyjścia idzie do rozdzielnicy lub do wydzielonych obwodów. Dzięki temu nigdy nie ma jednoczesnego połączenia z siecią publiczną i generatorem, a to właśnie chroni przed niebezpiecznym podaniem napięcia „wstecz” do instalacji.
W praktyce spotyka się trzy układy:
| Element układu | Rola | Dlaczego to ważne |
|---|---|---|
| Wejście z sieci | Normalne zasilanie domu | To źródło podstawowe, które trzeba całkowicie odłączyć podczas pracy agregatu. |
| Wejście z agregatu | Zasilanie rezerwowe | Tu trafia kabel z generatora lub gniazda wlotowego na elewacji. |
| Przełącznik 1-0-2 | Wybiera jedno ze źródeł albo pozycję zerową | Pozycja „0” odcina oba tory i pozwala bezpiecznie przełączyć układ. |
| Rozdzielnica domowa | Rozprowadza energię na obwody | Tu zostają zabezpieczenia nadprądowe i różnicowoprądowe dla poszczególnych sekcji. |
Jeśli instalacja jest 3-fazowa, najczęściej stosuje się układ 4-polowy, czyli przełączanie L1, L2, L3 i N jednocześnie. W wersji jednofazowej wystarczy układ prostszy, ale nadal musi on odcinać zasilanie w sposób pewny i mechanicznie wymuszony. To ważny detal, bo na rynku są rozwiązania wyglądające podobnie z zewnątrz, a różniące się funkcjonalnie dokładnie tam, gdzie zaczyna się bezpieczeństwo. Z tego miejsca płynnie przechodzimy do wyboru samego urządzenia i mocy agregatu, bo to właśnie tu najłatwiej przepłacić albo kupić sprzęt, który nie spełni swojej roli.
Jaki przełącznik i jaki agregat wybrać
W domu najczęściej wybór sprowadza się do trzech opcji: manualnego przełącznika 1-0-2, prostego układu z blokadą mechaniczną albo automatyki ATS/SZR. Każde z tych rozwiązań działa, ale nie do tej samej skali i nie za te same pieniądze. Różnica nie polega tylko na komforcie, lecz także na tym, jak szybko energia wraca po zaniku napięcia i ile pracy wymaga obsługa całego układu.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia | Orientacyjny budżet |
|---|---|---|---|---|
| Przełącznik manualny 1-0-2 | Dom jednorodzinny, kilka kluczowych obwodów, użytkownik może przełączyć ręcznie | Prosty, tani, łatwy do serwisu | Wymaga obecności domownika i ręcznej obsługi | Ok. 100-700 zł, zależnie od prądu znamionowego i liczby biegunów |
| Interlock, czyli blokada mechaniczna | Gdy rozdzielnica na to pozwala i chcesz ograniczyć koszt | Skutecznie uniemożliwia jednoczesne podanie dwóch źródeł | Nie każdy panel ją obsłuży; wymaga zgodnego osprzętu | Często 200-900 zł z osprzętem |
| ATS / SZR | Gdy przerwy w zasilaniu mają być jak najmniej odczuwalne | Automatyczne przełączenie, większy komfort | Droższe, bardziej złożone, wymaga staranniejszego uruchomienia | Zwykle od ok. 690 zł wzwyż, a komplet z montażem jest wyraźnie droższy |
Jeśli pytasz mnie, co najczęściej ma sens w domu, odpowiadam bez owijania: manualny przełącznik 1-0-2 w zupełności wystarcza tam, gdzie agregat ma podtrzymywać podstawowe obwody. ATS ma sens wtedy, gdy rzeczywiście potrzebujesz automatycznego przełączenia, na przykład przy instalacji z bardziej wrażliwą automatyką grzewczą albo tam, gdzie dom bywa pusty. W 2026 roku typowy koszt montażu przez elektryka dla prostej instalacji to zwykle 500-1500 zł, a przy rozbudowanej rozdzielnicy i przeróbkach może dojść do 2000 zł i więcej.
Przy doborze agregatu liczy się nie tylko moc znamionowa, ale także prąd rozruchowy odbiorników. Lodówka, pompa hydroforowa czy niektóre silniki potrafią przez chwilę pobrać kilka razy więcej niż na tabliczce znamionowej. Dlatego w praktyce sensownie jest zostawić 20-30 procent zapasu względem planowanego obciążenia.
Jedna faza czy trzy fazy
To drugie pytanie, które warto zadać przed zakupem. Jeśli masz dom 3-fazowy, ale chcesz zasilać tylko wybrane obwody, często wystarczy agregat jednofazowy. Jeśli jednak planujesz podtrzymać urządzenia 3-fazowe albo całą instalację bez przetasowań w obwodach, lepiej myśleć o generatorze trójfazowym i odpowiednim przełączniku. Najgorszym rozwiązaniem jest kupienie „za dużej” mocy bez sprawdzenia, czy układ zasilania w ogóle potrafi ją bezpiecznie rozdzielić.
Przeczytaj również: Kanalizacja w domu - Dlaczego spadek rur jest ważniejszy niż średnica?
Ile mocy naprawdę potrzeba
| Typ odbioru | Przybliżona moc ciągła | Co to oznacza w praktyce |
|---|---|---|
| Router, alarm, kilka lamp LED | 100-300 W | Wystarczy bardzo mały agregat, ale to tylko minimalne zasilanie awaryjne. |
| Kocioł gazowy, sterowanie CO, pompy | 150-400 W | To najczęstszy sensowny pakiet przy awarii zimą. |
| Lodówka i zamrażarka | 150-300 W, z rozruchem wyraźnie więcej | Tu trzeba uwzględnić chwilowy skok poboru przy starcie sprężarki. |
| Hydrofor lub pompa głębinowa | 600-1200 W, start wyżej | Często wymaga większego zapasu mocy niż się wydaje na pierwszy rzut oka. |
| Większa część domu z komfortem użytkowym | 3-8 kW | To już obszar, w którym warto policzyć obciążenia bardzo dokładnie. |
Jeśli zasilasz także elementy ogrodowe, np. automatykę bramy, zraszacze czy pompę studni, dokładam je do bilansu od razu. W praktyce to właśnie te „drobne” odbiorniki sprawiają, że agregat pracuje na granicy, choć na papierze wszystko wygląda dobrze. Zanim przejdę do uruchomienia, trzeba jeszcze wyjaśnić jedną rzecz, która decyduje o tym, czy instalacja będzie naprawdę bezpieczna: neutralny przewód, uziemienie i RCD.
Uziemienie, neutralny i RCD bez skrótów myślowych
W instalacjach domowych największe problemy nie wynikają z samej mocy agregatu, tylko z błędnego traktowania przewodu neutralnego i ochronnego. PE to przewód ochronny, a N to przewód neutralny roboczy. Nie wolno ich mieszać przypadkowo, bo w niektórych konfiguracjach doprowadza to do nieprawidłowego działania zabezpieczeń, a w innych do niebezpiecznych napięć na obudowach i metalowych częściach urządzeń.
Dlatego przy podłączaniu generatora trzeba zawsze sprawdzić trzy rzeczy:
- czy przełącznik rozłącza tylko fazę, czy także neutralny przewód,
- jak rozwiązany jest neutralny w samym agregacie,
- czy układ ochronny budynku i wyłączniki RCD będą działały poprawnie po przełączeniu na zasilanie rezerwowe.
RCD, czyli wyłącznik różnicowoprądowy, odłącza obwód, gdy wykryje upływ prądu. To bardzo dobry element ochrony, ale tylko wtedy, gdy cały układ ma poprawnie rozwiązany tor neutralny. W praktyce właśnie tu często wychodzi, że prosty „pomysł z internetu” nie działa w konkretnej rozdzielnicy. Ja traktuję ten etap jako granicę, której nie warto przekraczać bez elektryka z doświadczeniem w zasilaniu rezerwowym.
W przypadku instalacji 3-fazowych popularny jest przełącznik czterobiegunowy, bo jednocześnie przełącza trzy fazy i neutralny. To nie jest detal marketingowy, tylko sposób na zachowanie spójności całego układu. Jeśli agregat i rozdzielnica mają inny sposób pracy neutralnego niż założył projekt, trzeba to dopasować, a nie liczyć na szczęście. Kiedy ten element jest dopięty, można przejść do pierwszego uruchomienia i sprawdzenia wszystkiego pod obciążeniem.
Jak przeprowadzić pierwszy test bez ryzyka
Pierwszy test robię zawsze na spokojnie, a nie w momencie awarii. Wtedy wychodzi, czy układ przełącza się lekko, czy przewody mają odpowiedni zapas i czy agregat nie dławi się już przy pierwszych odbiornikach.
- Ustaw przełącznik w pozycji 0, tak aby dom był odłączony zarówno od sieci, jak i od agregatu.
- Postaw generator na zewnątrz, minimum 1 m od materiałów palnych, otworów wentylacyjnych i drzwi.
- Uruchom agregat i daj mu chwilę popracować stabilnie, zwykle 2-3 minuty.
- Sprawdź, czy napięcie i częstotliwość są w zakresie przewidzianym przez producenta.
- Przełącz zasilanie na agregat i dołączaj odbiorniki jednym po drugim, zaczynając od tych najważniejszych.
- Obserwuj zachowanie układu przez 10-15 minut, szczególnie przy starcie sprężarki lodówki, pompy lub kotła.
- Nie przekraczaj około 70-80 procent mocy ciągłej agregatu, żeby zachować zapas na rozruch.
Jeśli pracujesz z ATS, test również warto powtarzać regularnie, najlepiej raz w miesiącu, choćby na 10-15 minut. To jedyny sposób, żeby nie odkryć po pół roku ciszy, że akumulator, automat albo sam przełącznik potrzebują serwisu. Przy ręcznym układzie dobrze działa nawyk sprawdzenia instalacji przed sezonem grzewczym, bo wtedy najczęściej liczy się każda minuta bez prądu. Z tego miejsca zostaje już tylko lista błędów, które widzę najczęściej i które najłatwiej wyeliminować jeszcze przed montażem.
Najczęstsze błędy, które psują cały układ
W przypadku awaryjnego zasilania nie ma wielu „małych” błędów. Większość kończy się albo brakiem zasilania, albo realnym zagrożeniem. Poniżej zebrałem te, które pojawiają się najczęściej.
| Błąd | Skutek | Co zrobić zamiast tego |
|---|---|---|
| Podłączenie agregatu przez zwykłe gniazdko | Możliwe podanie napięcia do sieci, uszkodzenie instalacji, ryzyko porażenia | Użyć przełącznika źródła i dedykowanego punktu przyłączenia. |
| Brak pozycji 0 lub blokady mechanicznej | Ryzyko jednoczesnego połączenia dwóch źródeł | Stosować układ 1-0-2 albo kompatybilny interlock. |
| Za mały przekrój przewodu | Grzanie kabli, spadki napięcia, niestabilna praca odbiorników | Dobierać kabel do prądu i długości trasy, nie do „tego, co akurat jest”. |
| Brak uwzględnienia prądu rozruchowego | Agregat gaśnie lub napięcie wyraźnie spada przy starcie urządzenia | Zostawić zapas mocy i uruchamiać odbiorniki stopniowo. |
| Praca agregatu w garażu, kotłowni lub pod wiatą bez wentylacji | Ryzyko zatrucia tlenkiem węgla | Ustawiać generator wyłącznie na zewnątrz, w dobrze wentylowanym miejscu. |
| Brak opisu obwodów | W awarii nie wiadomo, co wyłączyć i co zasilić najpierw | Opisać sekcje w rozdzielnicy i przetestować scenariusz awaryjny wcześniej. |
Najbardziej kosztowny błąd jest zwykle najprostszy: ktoś zakłada, że skoro generator ma „dużo kilowatów”, to reszta zadziała sama. Nie zadziała, jeśli instalacja nie jest do tego przygotowana. Jeśli chcesz ograniczyć ryzyko do minimum, zostaje jeszcze jedna rzecz, którą warto mieć zamkniętą zanim uznasz układ za gotowy.
Co sprawdzić, zanim uznasz instalację za gotową
Przed oddaniem układu do użytku sprawdzam zawsze tę samą listę. Nie jest długa, ale właśnie dlatego łatwo ją przeoczyć.
- Czy przełącznik ma czytelne pozycje i nie da się przeskoczyć z sieci na agregat bez przejścia przez 0.
- Czy gniazdo wlotowe albo punkt przyłączenia są opisane i fizycznie odseparowane od zwykłych gniazd.
- Czy obwody krytyczne są jasno oznaczone w rozdzielnicy.
- Czy kabel zasilający ma właściwy przekrój i długość bez niepotrzebnych przedłużaczy.
- Czy agregat pracuje stabilnie przy realnym obciążeniu, a nie tylko „na pusto”.
- Czy domownicy wiedzą, w jakiej kolejności przełącza się źródła i co wolno odłączyć w pierwszej kolejności.
Jeśli instalacja ma działać naprawdę pewnie, ja zawsze kończę na jednym próbnym przełączeniu i krótkim teście pod obciążeniem. To kosztuje mniej niż godzina pracy, a daje jasną odpowiedź, czy w razie awarii zasilisz dokładnie to, co trzeba, bez nerwowego sprawdzania kolejnych bezpieczników i bez improwizacji w chwili, gdy prąd już zniknie.
