Projekt domu wygląda czasem jak gęsta siatka linii, skrótów i małych znaków, ale w praktyce to bardzo czytelny język techniczny. Kiedy umiesz go odczytać, szybciej widzisz, co jest nośne, gdzie biegną instalacje, jak otwierają się drzwi i które elementy trzeba skonsultować przed zmianą. W tym artykule pokazuję, jak rozumieć symbole na projekcie budowlanym, gdzie szukać legendy i które oznaczenia najczęściej sprawiają kłopot inwestorom.
Najważniejsze zasady czytania oznaczeń w projekcie domu
- Legenda jest pierwsza - bez niej łatwo pomylić lokalne skróty projektanta z oznaczeniami spotykanymi w innych projektach.
- Rodzaj rysunku ma znaczenie - inaczej czyta się rzut, przekrój, elewację i plan działki.
- Grubość linii nie jest przypadkowa - często mówi o ścianie nośnej, działowej albo elemencie ukrytym.
- Instalacje mają własny język - elektryka, sanitarne i wentylacja posługują się odrębnymi symbolami.
- Skala ogranicza dokładność - przy 1:100 zobaczysz układ, ale nie każdy detal tak dobrze jak przy 1:50.
Jak działa system oznaczeń w projekcie domu
Największy błąd polega na tym, że ktoś patrzy na rysunek jak na pojedynczy obrazek. Tymczasem dokumentacja działa jak zestaw naczyń połączonych: rzut pokazuje układ pomieszczeń, przekrój tłumaczy wysokości i warstwy, elewacja mówi o wyglądzie zewnętrznym, a plan działki porządkuje relacje budynku z terenem. Dopiero razem tworzą pełny obraz.
Przepisy wymagają, aby część rysunkowa projektu była sporządzona po polsku i oparta na oznaczeniach graficznych oraz literowych z Polskich Norm albo na innych znakach wyjaśnionych w legendzie. To ważne, bo nie istnieje jeden uniwersalny słownik dla wszystkich biur projektowych. Ten sam symbol może wyglądać podobnie, ale jego doprecyzowanie zawsze trzeba czytać w legendzie konkretnego projektu.
Ja zaczynam od trzech rzeczy: rodzaju arkusza, skali i legendy. Skala 1:50 daje więcej detalu niż 1:100, ale wciąż nie zastępuje opisu technicznego. Jeśli rysunek jest mało czytelny, najpierw sprawdzam zestawienie rysunków, numer arkusza i opis branży. To oszczędza wiele nieporozumień, zwłaszcza gdy projekt domu jest rozbudowany.

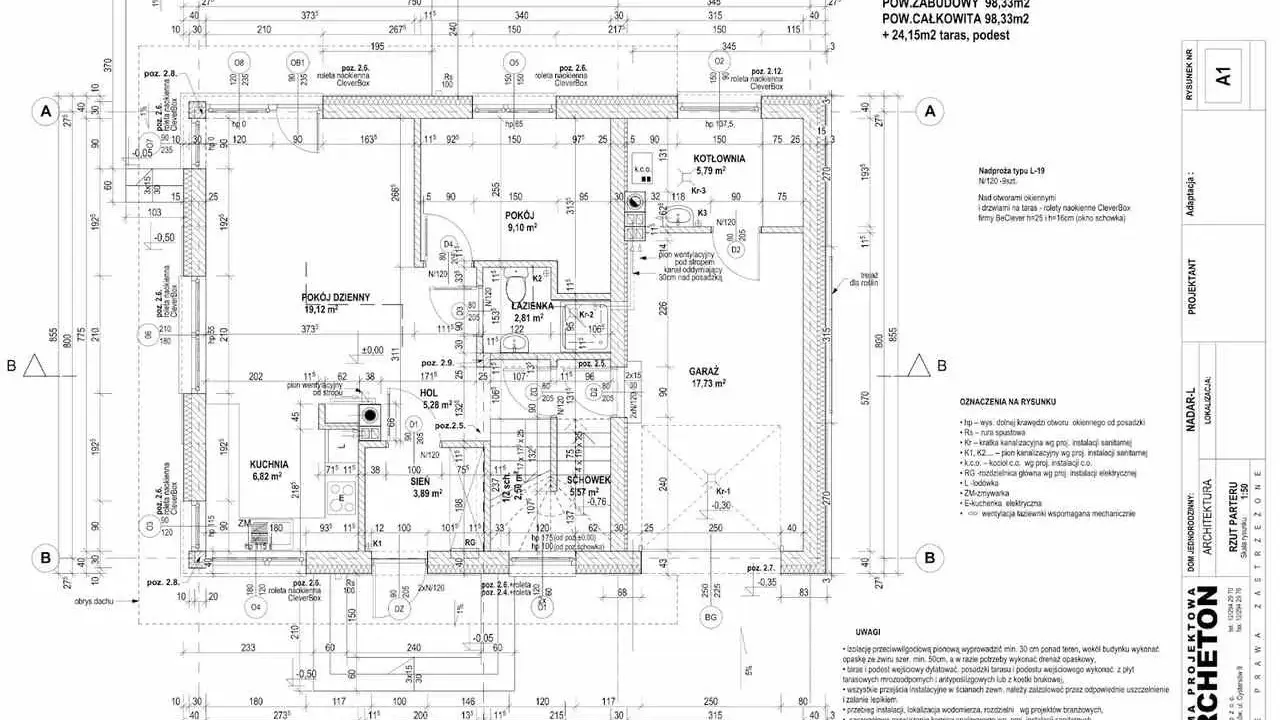

- Rzut - pokazuje układ ścian, otworów, drzwi, okien i wyposażenia w widoku z góry.
- Przekrój - odsłania to, czego nie widać na rzucie, czyli wysokości, warstwy i relacje pionowe.
- Elewacja - pokazuje wygląd ścian zewnętrznych, okien, dachu i detali fasady.
- Plan działki - porządkuje usytuowanie domu, dojazd, zieleń, uzbrojenie i odległości od granic.
Kiedy ten podział jest jasny, łatwiej przejść do konkretnych znaków spotykanych w planie domu i na działce.
Najczęstsze oznaczenia, które spotkasz w rzucie i na planie działki
Na pierwszy ogień idą symbole, które inwestor widzi najczęściej. W praktyce nie trzeba znać wszystkich możliwych oznaczeń, żeby dobrze rozumieć projekt. Wystarczy nauczyć się tych, które decydują o układzie domu, bezpiecznym użytkowaniu i zgodności z działką.
| Oznaczenie | Co zwykle oznacza | Na co zwrócić uwagę |
|---|---|---|
| Gruba linia ciągła | Najczęściej ściana nośna lub ważny element konstrukcyjny | Jej przesunięcie może wymagać zmian konstrukcyjnych i obliczeń |
| Cienka linia ciągła | Ściana działowa albo lżejszy podział wnętrza | Łatwiej ją zmienić, ale trzeba sprawdzić układ instalacji i ergonomię |
| Linia przerywana | Element ukryty, nad płaszczyzną cięcia albo poniżej widoku | Nie wolno jej czytać jak zwykłej ściany widocznej na rzucie |
| Strzałka północy | Orientacja działki względem stron świata | Pomaga ocenić nasłonecznienie salonu, tarasu i ogrodu |
| Granica działki | Przebieg własności lub obszaru inwestycji | Sprawdź odległości budynku, ogrodzenia, tarasu i wjazdu |
| Linia zabudowy | Granica, której budynek nie powinien przekraczać | To jedno z ważniejszych ograniczeń przy usytuowaniu domu |
| Otwór drzwiowy z łukiem | Drzwi i kierunek ich otwierania | Tu najłatwiej o kolizję ze ścianą, meblem albo ciągiem komunikacyjnym |
| Oznaczenie przekroju A-A | Miejsce, w którym „przecięto” budynek, aby pokazać jego wnętrze | Bez przekroju nie zrozumiesz wielu wysokości i warstw |
| Poziom +0,00 | Poziom odniesienia dla wysokości w budynku | Na nim opiera się odczyt schodów, tarasu, stropu i wejścia |

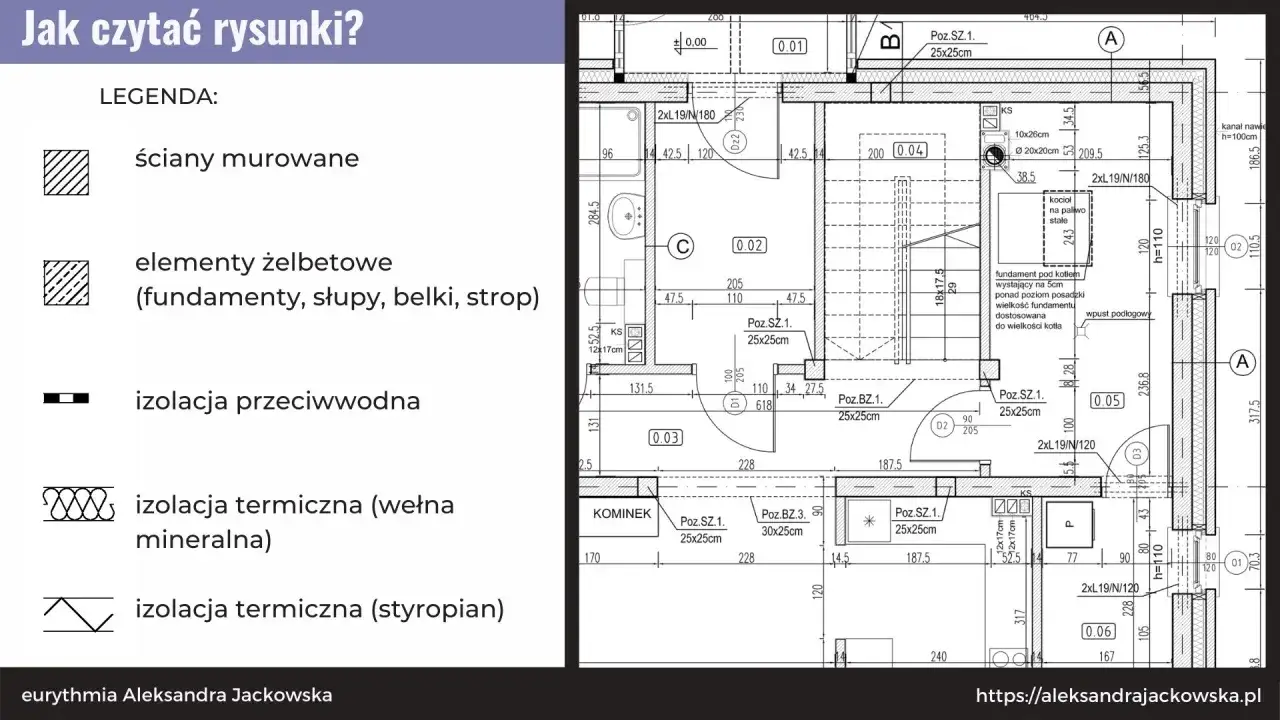

| Hachura lub kreskowanie | Oznaczenie materiału, strefy albo warstwy | Nie należy zakładać, że zawsze znaczy to samo w każdym projekcie |
W planie działki dochodzą jeszcze symbole uzbrojenia terenu, istniejącej zieleni, drzew do zachowania lub wycinki oraz elementów małej architektury. To szczególnie ważne przy domu z ogrodem, bo układ domu wpływa nie tylko na budowę, ale też na późniejsze zagospodarowanie przestrzeni wokół niego. Jeśli w tym miejscu coś wygląda niejasno, lepiej wrócić do legendy niż zgadywać.
Skoro podstawowe znaki są już osadzone w kontekście, pora przejść do oznaczeń konstrukcyjnych, bo to one najczęściej decydują o tym, czy projekt da się bezpiecznie zmieniać.
Oznaczenia konstrukcyjne, których nie wolno interpretować na oko
Właśnie tutaj najłatwiej o kosztowny błąd. Wiele osób patrzy na linię w rzucie i zakłada, że każda ściana jest „po prostu ścianą”. To zbyt duże uproszczenie. Ściana nośna przenosi obciążenia z dachu, stropu i wyższych kondygnacji, a działowa służy przede wszystkim do organizacji wnętrza. W praktyce różnią się nie tylko funkcją, ale też sposobem rysowania.
Najczęściej spotkasz ściany nośne zaznaczone grubszą linią, a działowe cieńszą. To nie jest ozdobny zabieg graficzny, tylko ważna informacja techniczna. Jeśli planujesz przesunąć ścianę nośną, otworzyć większe przejście albo połączyć dwa pomieszczenia, nie wystarczy decyzja „na oko”. Potrzebna jest ocena projektanta i często aktualizacja dokumentacji.
Przekroje i poziomy
Przekroje oznaczane literami, na przykład A-A albo B-B, pokazują budynek po „przecięciu” w wybranym miejscu. Dzięki nim widzisz wysokość pomieszczeń, grubość stropów, warstwy podłogi, konstrukcję dachu i relacje pomiędzy kondygnacjami. To właśnie przekrój często wyjaśnia, dlaczego coś na rzucie wygląda dobrze, a w rzeczywistości nie ma miejsca na schody, belkę albo odpowiednią wysokość poddasza.
Poziomy zapisane jako +0,00, +2,80 czy -0,15 pomagają zrozumieć różnice wysokości. Dla inwestora to ważne przy wejściu do domu, tarasie, garażu i schodach. Jeśli poziom wejścia jest zbyt wysoko względem terenu, pojawia się problem z wygodą użytkowania i z estetyką dojścia do budynku.
Schody, dach i spadki
Na schodach często pojawia się zapis w rodzaju n × h × s. To skrót, w którym projektant podaje liczbę stopni, ich wysokość i szerokość. Do tego dochodzi strzałka pokazująca kierunek biegu schodów. Taki zapis jest bardzo praktyczny, bo pozwala ocenić, czy schody będą wygodne, czy nie zrobi się z nich zbyt stroma drabina.
W dachach i na spadkach terenu ważne są strzałki kierunkowe oraz opisy nachylenia. One informują, gdzie spływa woda, jak prowadzony jest spadek i w którą stronę pracuje dana połać. W projekcie domu te znaki są małe, ale ich znaczenie jest duże: wpływają na odwodnienie, estetykę i późniejsze użytkowanie.
Jeśli te zasady są już jasne, można spokojniej spojrzeć na symbole instalacyjne, bo tam kryje się kolejna grupa znaków, które inwestorzy najczęściej mylą.
Jak rozumieć symbole instalacyjne
Instalacje to osobny język dokumentacji. Na jednym rysunku widzisz przebieg przewodów, punkty odbioru, urządzenia i połączenia między nimi. Problem w tym, że elektryka, sanitarne i wentylacja posługują się różnymi znakami, a czasem również własnymi skrótami. Dlatego nie ma sensu czytać instalacji wyłącznie przez pryzmat rzutu architektonicznego.
Instalacja elektryczna
W projekcie elektrycznym szukaj symboli gniazd, łączników, punktów świetlnych, rozdzielnicy i obwodów. Ważne są nie tylko same znaki, ale też ich rozmieszczenie. Jeśli gniazdo jest za szafą, a włącznik za drzwiami, symbol nadal będzie poprawny, ale funkcjonalność domu już niekoniecznie. Dlatego przy instalacji elektrycznej patrzę zawsze razem na układ mebli, przejść i stref użytkowych.
Przeczytaj również: Garaż z wiatą - Jak dobrać wymiary i uniknąć typowych błędów?
Instalacja wodno-kanalizacyjna i wentylacja
W instalacjach sanitarnych pojawiają się symbole pionów, podejść, przyborów, odpływów i przewodów. W wentylacji i przy kominach ważne są kanały wentylacyjne, dymowe i spalinowe. To nie są detale „do pominięcia”, bo właśnie one wpływają na bezpieczeństwo i możliwość poprawnego montażu urządzeń grzewczych. W praktyce kanał wentylacyjny, dymowy i spalinowy mogą wyglądać podobnie na pierwszy rzut oka, ale ich funkcja jest zupełnie inna.
Jeśli projekt zawiera kilka branż naraz, najrozsądniej porównywać rysunek architektoniczny z branżowymi. Dopiero wtedy widać, czy otwór w ścianie nie koliduje z przewodem, czy sufit podwieszany nie zasłoni instalacji i czy wybrany układ kuchni albo łazienki jest technicznie sensowny.
To prowadzi do bardzo praktycznego pytania: gdzie inwestorzy najczęściej mylą się przy interpretacji dokumentacji?
Najczęstsze błędy przy czytaniu projektu
Największe problemy nie wynikają zwykle z braku wiedzy technicznej, tylko z pośpiechu. Sam widzę to często: ktoś ogląda jeden arkusz, wyciąga z niego wniosek o całym domu i pomija resztę dokumentacji. To skrót, który prawie zawsze kończy się nieporozumieniem.
- Pomijanie legendy - bez niej ten sam symbol może zostać odczytany błędnie.
- Patrzenie tylko na jeden rzut - parter, poddasze i przekrój trzeba czytać razem.
- Mylenie symbolu z realnym wymiarem - kreska na papierze nie zastępuje skali i opisu.
- Ignorowanie branż instalacyjnych - projekt architektoniczny nie pokazuje wszystkiego.
- Zakładanie, że wszystkie znaki są uniwersalne - część jest zgodna z normą, część tylko z lokalną legendą projektu.
- Brak kontroli kierunku otwierania - drzwi i okna bywają źródłem codziennych problemów użytkowych.
Najbardziej praktyczna rada brzmi: nie sprawdzaj projektu tylko wzrokiem, ale porównuj rysunek z opisem, zestawieniem i legendą. To szczególnie ważne przy adaptacji projektu gotowego, bo właśnie wtedy inwestorzy najczęściej zakładają, że „to przecież tylko dom, więc nic nie powinno zaskoczyć”. W rzeczywistości zaskoczyć może wiele, jeśli przeoczy się jeden symbol albo jedną linię.
Kiedy te pułapki są już nazwane, łatwiej przygotować własną listę kontroli przed akceptacją projektu domu.
Co sprawdzić, zanim uznasz projekt domu za gotowy
Na końcu zostawiam krótki zestaw rzeczy, które realnie pomagają. Nie chodzi o to, żeby umieć od razu czytać każdy detal jak projektant, ale żeby wiedzieć, co sprawdzić samodzielnie, zanim dokument trafi do realizacji albo do adaptacji.
- Czy legenda obejmuje wszystkie nietypowe oznaczenia i skróty.
- Czy ściany nośne, działowe i otwory są czytelnie rozróżnione.
- Czy plan działki zgadza się z kierunkiem świata, granicami i istniejącą zielenią.
- Czy drzwi, okna i schody nie kolidują z funkcją pomieszczeń.
- Czy instalacje nie przecinają się z elementami konstrukcyjnymi.
- Czy przekroje i poziomy potwierdzają to, co widać na rzucie.
Jeśli coś budzi wątpliwość, nie warto zgadywać. Jedno dodatkowe pytanie do projektanta zwykle oszczędza więcej czasu niż późniejsze poprawki na budowie. Kiedy już rozumiesz symbole na projekcie budowlanym, dokumentacja przestaje być zbiorem zagadkowych kresek, a staje się narzędziem do podejmowania spokojnych, świadomych decyzji.
