W dobrze zaprojektowanym piecu rakietowym liczy się nie tylko ogień, ale przede wszystkim geometria, izolacja i bezpieczne odprowadzenie spalin. Poniżej pokazuję, jak czytać schemat budowy pieca rakietowego, z jakich elementów składa się układ, jakie materiały mają sens i jak uniknąć błędów, które najczęściej psują ciąg albo przegrzewają konstrukcję.
Zanim zaczniesz budowę, sprawdź te elementy
- Rdzeń spalania musi być gorący, dobrze odizolowany i zrobiony z materiałów odpornych na wysoką temperaturę.
- J-tube jest zwykle lepszy na pierwszy projekt niż bardziej wymagający batch box.
- Masa akumulacyjna decyduje o tym, czy piec odda ciepło przez dłuższy czas, czy tylko szybko się rozgrzeje.
- Wilgotne drewno i źle dobrany komin potrafią zepsuć nawet sensowny projekt.
- Bezpieczeństwo w budynku zamkniętym zaczyna się od wentylacji, czujnika tlenku węgla i kontroli nośności podłoża.
Jak działa piec rakietowy i kiedy ten schemat ma sens
Ja patrzę na ten typ ogrzewania jak na układ, w którym najważniejszy jest bardzo gorący, dobrze odizolowany rdzeń spalania. Paliwo trafia do zasypu, płomień i gazy przechodzą przez poziomy kanał do pionowego podnośnika ciepła, czyli izolowanej części, w której powstaje silny ciąg, a dopiero potem oddają energię do masy akumulacyjnej. Dzięki temu drewno spala się intensywnie, a nie tląco, i piec oddaje ciepło równiej niż zwykła koza.
To rozwiązanie ma sens tam, gdzie grzanie nie musi pracować bez przerwy przez całą dobę. W ogrodowej altanie, warsztacie, domku letniskowym, szklarni albo w przestrzeni hobby piec rakietowy bywa bardzo praktyczny. Do stałego ogrzewania całego domu podchodzę już ostrożniej, bo wtedy projekt, wentylacja i odbiór instalacji muszą być dopięte bez kompromisów.
| Wariant | Kiedy ma sens | Co zyskujesz | Co tracisz |
|---|---|---|---|
| J-tube | Pierwsza samodzielna budowa, altana, warsztat | Prostsza geometria i większa tolerancja na błędy | Mniejsza wygoda przy dużym wsadzie |
| Batch box | Regularne grzanie i bardziej doświadczony wykonawca | Wygodny załadunek i mocny, równy proces spalania | Bardziej wymagający projekt i wykonanie |
W praktyce, jeśli buduję pierwszy piec, zwykle zaczynam od prostszego układu J-tube. Batch box zostawiam wtedy, gdy wiem już, że naprawdę potrzebuję innej ergonomii i mam większą kontrolę nad wykonaniem. To właśnie ten drugi wariant najczęściej interesuje osoby szukające realnej alternatywy dla zwykłej kozy, a za chwilę rozłożę go na części pierwsze.
Z czego składa się poprawny układ
Jeżeli mam ocenić projekt bez zgadywania, patrzę na pięć elementów. Każdy z nich ma swoje zadanie i każdy potrafi zepsuć całą konstrukcję, jeśli zostanie zrobiony na oko.
| Element | Rola | Na co uważać |
|---|---|---|
| Zasyp i palenisko | Podaje paliwo i powietrze do strefy spalania | Zbyt duży przekrój, niestabilne ułożenie drewna, mokre paliwo |
| Poziomy kanał spalania | Przenosi płomień do pionowej części układu | Za długi odcinek, ostre zwężenia, przypadkowe spoiny w strefie gorąca |
| Pionowy podnośnik ciepła | Buduje bardzo wysoki ciąg i dopala gazy | Brak izolacji, zbyt niska wysokość, ciężka obudowa w kontakcie z ogniem |
| Komora akumulacyjna lub bęben | Odbiera ciepło i oddaje je stopniowo do wnętrza | Za mały odstęp od rdzenia, brak dostępu serwisowego |
| Przewód spalin i komin | Odprowadza spaliny na zewnątrz | Za dużo załamań, zły ciąg, brak czyszczenia |
Najważniejsza zasada: rdzeń ma być gorący i lekki termicznie, a masa akumulacyjna ma zbierać to ciepło dopiero po dopaleniu gazów. Jeśli odwrócisz tę logikę, piec zacznie dymić, tracić sprawność i zachowywać się kapryśnie. W dobrym projekcie nie improwizuję z przekrojami ani z długością kanałów, tylko trzymam się spójnego układu od początku do końca.
Kiedy już wiem, jaką rolę gra każdy element, mogę przejść do samej kolejności budowy.

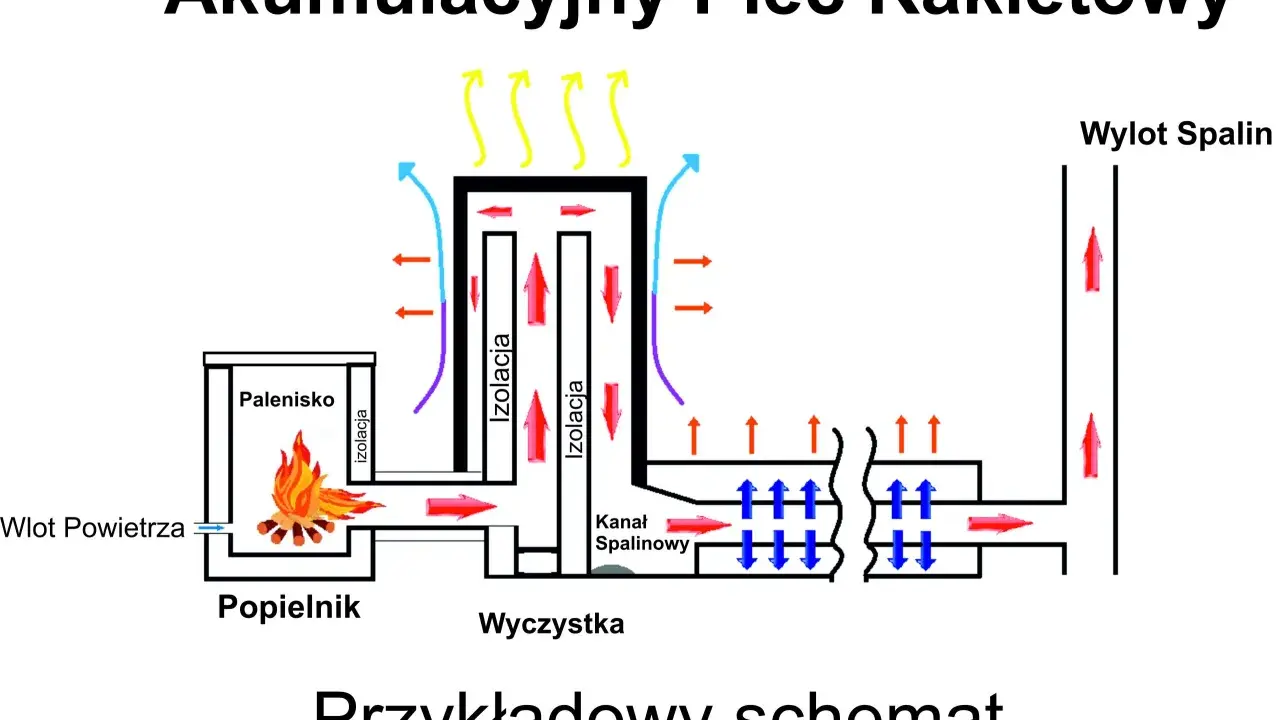

Schemat budowy pieca rakietowego krok po kroku
Poniżej opisuję kolejność, którą sam uznałbym za rozsądną przy prostym piecu do warsztatu albo ogrodowej altany. To nie jest miejsce na skróty, bo większość błędów wynika właśnie z pośpiechu na starcie.
- Wybierz miejsce i zastosowanie. Inaczej projektuje się piec do sezonowego dogrzewania warsztatu, a inaczej do dużej, zamkniętej przestrzeni. Już na tym etapie sprawdzam nośność podłoża, drogę spalin i możliwość bezpiecznego dosypu drewna.
- Zrób niepalną podstawę. Pod piecem powinien znaleźć się stabilny, odporny na temperaturę fundament lub podest. W praktyce lepiej przewidzieć zapas niż później ratować podłogę przed przegrzaniem.
- Złóż rdzeń na sucho. Najpierw ustawiam cegły, kształtki albo elementy stalowe bez finalnego wiązania. Taki próbny montaż od razu pokazuje, czy geometria jest spójna i czy paliwo będzie wygodnie wchodziło do zasypu.
- Zaizoluj pionowy podnośnik ciepła. To część, która musi być naprawdę gorąca. Izolacja nie jest dodatkiem estetycznym, tylko warunkiem sprawnego ciągu.
- Dodaj bęben, komorę lub masę akumulacyjną. Wersja z bębnem szybko oddaje ciepło do otoczenia, a wersja masywna dłużej je trzyma. W altanie i warsztacie często lepiej działa układ, który nie przegrzewa pomieszczenia w pierwszych minutach.
- Podłącz przewód spalin i rewizję. Zostawiam dostęp do czyszczenia i nie komplikuję trasy bardziej, niż to potrzebne. Każdy dodatkowy zakręt to potencjalny problem z ciągiem.
- Susz i wygrzewaj bardzo stopniowo. W grubych konstrukcjach mowa bywa nawet o około 8 tygodniach suszenia, więc cierpliwość jest tu częścią projektu, a nie kaprysem.
Najbardziej lubię etap próbny, bo wtedy można jeszcze coś poprawić bez demolowania całości. Kiedy konstrukcja jest już zamknięta, każda poprawka kosztuje znacznie więcej, więc następny krok to dobór materiałów i wymiarów, które naprawdę mają znaczenie.
Materiały i proporcje, które robią różnicę
W piecu rakietowym nie wszystkie materiały zachowują się tak samo. W strefie gorącej nie ma miejsca na przypadkowe rozwiązania, a oszczędzanie na złym etapie zwykle kończy się pęknięciami albo słabym ciągiem.
| Strefa | Najlepszy wybór | Czego unikać | Dlaczego |
|---|---|---|---|
| Rdzeń spalania | Cegła szamotowa, kształtki ogniotrwałe | Zwykła cegła budowlana, zaprawy w strefie płomienia | Rdzeń musi znosić wysoką temperaturę i szybkie zmiany ciepła |
| Izolacja risera | Wełna ceramiczna, perlit, wermikulit | Mokre wypełnienia, ciężki beton w strefie gorącej | Izolacja utrzymuje temperaturę potrzebną do dopalania gazów |
| Obudowa zewnętrzna | Stalowy bęben, cegła, glina, masa akumulacyjna | Cienka blacha bez dystansu od źródła ciepła | Obudowa ma oddawać ciepło bez ryzyka przegrzania |
| Podstawa | Beton, płyta niepalna, stabilna konstrukcja nośna | Drewniana podłoga bez zabezpieczenia | Ciężka masa akumulacyjna wymaga pewnego oparcia |
Jeśli chodzi o proporcje, nie traktuję ich jako dekoracji projektu. W praktyce rdzeń powinien pracować w spójnej geometrii, a przekroje nie mogą się rozsypać po drodze. Przy małych konstrukcjach warsztatowych sens mają zwykle układy 6-calowe, czyli kompaktowe systemy do mniejszych przestrzeni, a przy większych dopiero 8-calowe.
Masa akumulacyjna, czyli ciężka część pieca z cegły, gliny albo kamienia, robi największą różnicę w komforcie. To ona magazynuje energię po wygaśnięciu płomienia, dlatego sam efekt rakiety bez masy bywa widowiskowy, ale użytkowo słabszy. Z tego powodu następna sekcja dotyczy już nie samej techniki, ale bezpieczeństwa całego układu.
Bezpieczeństwo, komin i montaż w polskich warunkach
Ten fragment traktuję najpoważniej, bo przy urządzeniu na drewno pomyłka nie jest wyłącznie problemem technicznym. Zaczynam zawsze od przewidywalnej wentylacji, pewnego odprowadzenia spalin i od czujnika tlenku węgla.
- Użyj czujnika tlenku węgla i sprawdź jego działanie przed sezonem.
- Nie zamykaj pieca w przypadkowej obudowie bez dopływu powietrza i drogi serwisowej.
- Nie stawiaj ciężkiej masy akumulacyjnej na słabym stropie albo niepewnej podłodze.
- Zostaw odstępy od materiałów palnych i trzymaj się projektu, a nie „wygodniejszego” układu ustawionego na oko.
- Zapewnij komin lub przewód spalinowy o trasie, którą da się czyścić i kontrolować.
- Przy instalacji w budynku zamkniętym skonsultuj rozwiązanie ze zdunem lub kominiarzem, zwłaszcza jeśli piec ma pracować regularnie.
W polskich warunkach nie polecałbym traktować takiego pieca jako zamiennika wszystkich innych źródeł ciepła w domu bez projektu i odbioru. Inaczej wygląda prosty układ do sezonowej altany, a inaczej instalacja wewnątrz budynku mieszkalnego. To właśnie tutaj rozsądne ograniczenia są ważniejsze niż ambicja DIY.
Skoro bezpieczeństwo jest już uporządkowane, można uczciwie policzyć, ile taka inwestycja kosztuje i kiedy ma ekonomiczny sens.
Ile to kosztuje i kiedy ma sens
Najprościej liczyć to w trzech scenariuszach. Koszt rośnie nie tyle przez samą cegłę, ile przez jakość rdzenia, izolację, komin i robociznę, jeśli nie robisz wszystkiego samodzielnie.
| Wariant | Orientacyjny koszt | Dla kogo | Uwagi |
|---|---|---|---|
| Prosty piecyk warsztatowy z odzysku | 1 500-4 000 zł | Altana, warsztat, sezonowe grzanie | Tani start, ale z większymi kompromisami jakościowymi |
| Solidna wersja akumulacyjna | 4 000-12 000 zł | Większa altana, domek, regularne dogrzewanie | Więcej kosztuje izolacja, masa i dobry komin |
| Projekt z wykonaniem fachowym | 12 000-25 000+ zł | Budynek zamknięty, regularna eksploatacja | Wyższa cena, ale większa kontrola jakości i bezpieczeństwa |
Jeśli piec ma grzać tylko kilka razy w sezonie, koszt budowy potrafi przeważyć nad zyskiem. Jeśli jednak używasz go często, masz dostęp do taniego suchego drewna albo odpadów drewnianych i zależy ci na długim oddawaniu ciepła, rachunek robi się dużo ciekawszy. Właśnie dlatego nie polecam budować go dla samej idei; lepiej najpierw odpowiedzieć sobie, czy potrzebujesz szybkiego dogrzewania, czy stabilnego komfortu przez wiele godzin.
Najczęściej największy wpływ na budżet mają komin, izolacja rdzenia, jakość obudowy i ewentualna robocizna. To właśnie te elementy decydują, czy finalnie masz sensowny piec do ogrodu i warsztatu, czy kosztowny eksperyment.
Rozpalanie, suszenie i eksploatacja bez rozczarowań
Po zbudowaniu pieca nie zaczynam od pełnego ognia. Najpierw suszę konstrukcję, potem rozgrzewam ją małymi porcjami drewna i dopiero po kilku cyklach sprawdzam, czy ciąg jest stabilny. W praktyce najwięcej szkód robi pośpiech, zwłaszcza gdy masa akumulacyjna jest gruba i jeszcze trzyma wilgoć.
- Używaj drewna sezonowanego, najlepiej poniżej 20% wilgotności.
- Rozpalaj małymi porcjami i stopniowo zwiększaj wsad.
- Nie przymykaj układu tak, by dym wracał do wnętrza.
- Po sezonie usuń popiół i sprawdź kanały oraz komin.
- Jeśli pojawia się zapach spalin albo cofka, przerwij palenie i sprawdź przyczynę.
W dobrze opisanych projektach akumulacyjnych pojawia się nawet około 8 tygodni suszenia po budowie, więc traktuję ten etap jako obowiązkowy, nie opcjonalny. To właśnie cierpliwe rozruchy odróżniają solidny piec od takiego, który na papierze wygląda dobrze, a w praktyce sprawia kłopoty.
Gdy mam już ustaloną procedurę rozpalania, zostaje mi tylko sprawdzić ostatnie rzeczy, zanim taki piec trafi do altany albo warsztatu.
Co bym sprawdził przed montażem w altanie albo warsztacie
Gdy planuję taki piec w altanie albo warsztacie, zapisuję sobie trzy rzeczy: wielkość systemu, szacowaną masę konstrukcji i długość drogi spalin. To szybko pokazuje, czy projekt mieści się w realnych warunkach, czy zaczynam zbyt ambitnie. Jeśli któraś z tych liczb budzi wątpliwość, wolę zmniejszyć skalę niż ratować układ po montażu.
Najbardziej opłaca się prosty, dobrze policzony piec z porządnym rdzeniem i bezpiecznym kominem. Taki układ nie musi być efektowny na papierze, żeby dobrze grzał w praktyce.
