Łącznik schodowy a krzyżowy - Czym się różnią i jak uniknąć błędów?

Przy planowaniu oświetlenia w korytarzu, na schodach albo przy dojściu do domu największy wpływ na wygodę ma nie sam kinkiet czy plafon, ale sposób sterowania światłem. Różnica między łącznikiem krzyżowym a schodowym jest prosta, ale w praktyce decyduje o tym, czy lampę da się obsługiwać z dwóch, trzech czy większej liczby miejsc. Poniżej rozkładam ten temat na czynniki pierwsze: działanie, zastosowanie, okablowanie, koszty i typowe błędy przy remoncie.

Na czym w praktyce polega różnica między tymi łącznikami

Różnicę widać też od strony mechaniki. Schodowy ma zazwyczaj trzy zaciski, a krzyżowy cztery. To nie jest detal dla elektryka-amatora, tylko konkretna wskazówka, że te elementy pełnią inną rolę w układzie. Schodowy zamyka temat na końcach instalacji, krzyżowy pracuje pomiędzy nimi i „przerzuca” tor sterowania dalej.

To właśnie dlatego ktoś, kto kupi krzyżowy zamiast schodowego, zwykle nie rozwiąże problemu, tylko go skomplikuje. I odwrotnie: schodowy nie zastąpi krzyżowego, jeśli chcesz dodać trzeci punkt sterowania. To prowadzi wprost do pytania, jak taki układ wygląda w rzeczywistości.

Jak wygląda układ z dwóch, trzech i czterech punktów sterowania

W praktyce najłatwiej myśleć o tym układami, a nie pojedynczymi elementami. Dla dwóch miejsc potrzebujesz po prostu dwóch łączników schodowych. Dla trzech miejsc dochodzi jeden krzyżowy między nimi. Przy czterech miejscach układ rośnie do dwóch schodowych na końcach i dwóch krzyżowych w środku.

1. 2 punkty sterowania - dwa łączniki schodowe, np. na dole i na górze schodów.

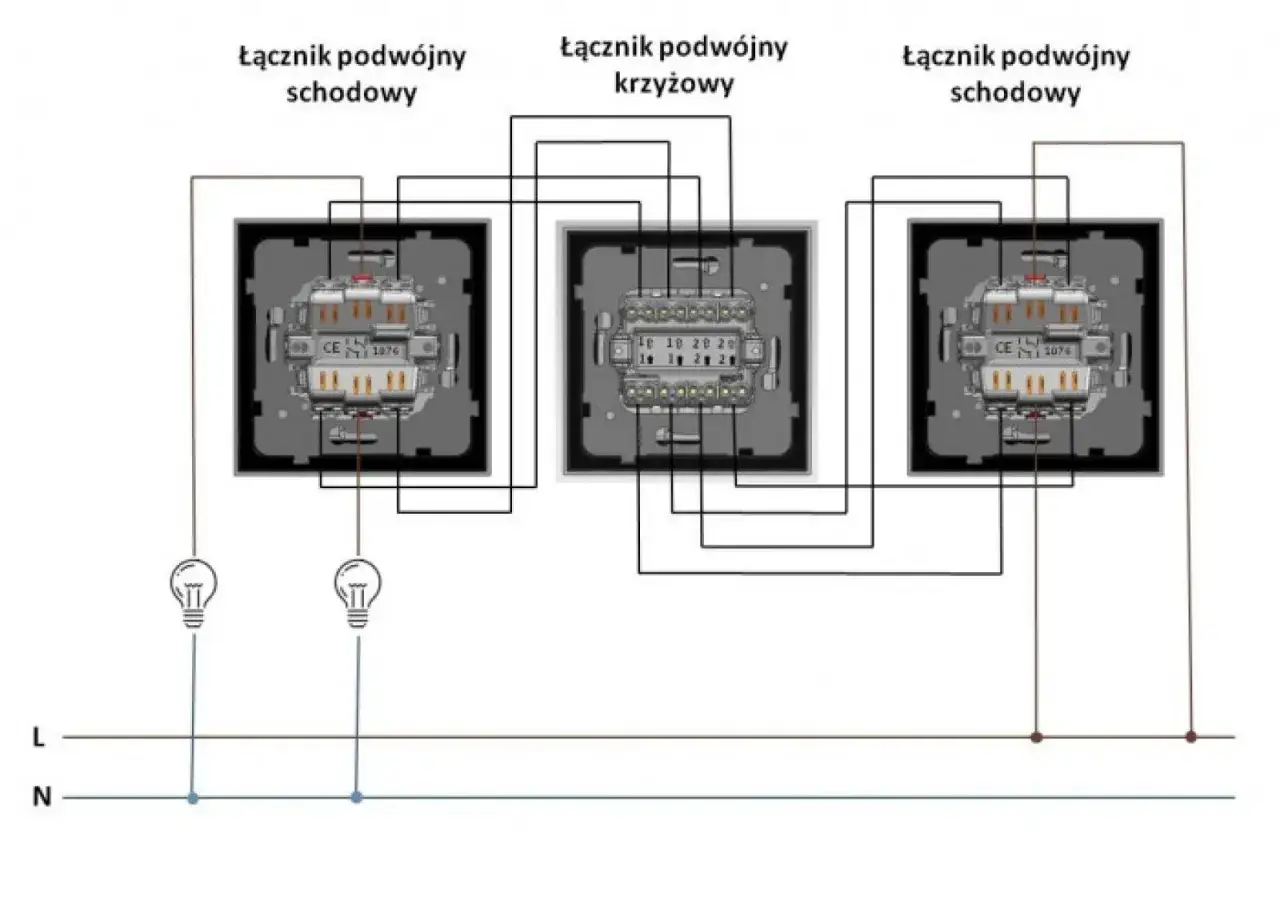

2. 3 punkty sterowania - dwa schodowe i jeden krzyżowy, np. przy wejściu, na półpiętrze i na piętrze.
3. 4 punkty sterowania - dwa schodowe i dwa krzyżowe, np. długi korytarz z dodatkowymi wejściami.

Ten sam schemat sprawdza się nie tylko w domu, ale też przy oświetleniu przejścia do garażu, piwnicy, tarasu czy ścieżki w ogrodzie. Jeśli chcesz zapalać światło z wejścia i z tyłu domu, łącznik schodowy bywa wystarczający. Jeśli dochodzi jeszcze środkowy punkt przy schodach albo przy drzwiach na taras, krzyżowy staje się po prostu potrzebny.

Warto zauważyć jedną rzecz: im więcej punktów sterowania, tym bardziej rośnie znaczenie poprawnego prowadzenia przewodów. Sam osprzęt to tylko część układanki. To, co naprawdę decyduje o powodzeniu, kryje się w puszkach i w tym, czy instalacja ma odpowiednią liczbę żył. Następny krok to dobór rozwiązania do konkretnego pomieszczenia.

Kiedy schodowy wystarczy, a kiedy potrzebny jest krzyżowy

Jeżeli światło ma być obsługiwane tylko z dwóch miejsc, nie komplikuję układu. Dwa schodowe są wtedy najprostsze, najtańsze i najbardziej przewidywalne. To klasyczne rozwiązanie dla krótkiego korytarza, jednego biegu schodów albo przejścia między sypialnią a łazienką.

Krzyżowy ma sens wtedy, gdy pojawia się trzeci punkt pośredni. Właśnie dlatego tak dobrze sprawdza się w długich korytarzach, na klatkach schodowych w domach piętrowych, w przejściach między kondygnacjami albo przy wyjściu na ogród, gdzie chcesz mieć kontrolę nad jednym światłem z kilku stron. To nie jest „bardziej nowoczesny schodowy”, tylko osobny element układu.

• Masz 2 miejsca sterowania - wybierz dwa schodowe.
• Masz 3 miejsca sterowania - dodaj jeden krzyżowy między schodowymi.
• Masz 4 lub więcej miejsc - rozważ kilka krzyżowych albo inne rozwiązanie, jeśli instalacja ma być prostsza w serwisie.

Z mojego punktu widzenia granica opłacalności zaczyna się tam, gdzie liczba punktów sterowania przestaje być wygodna dla klasycznego układu. Przy 4, 5 czy 6 przyciskach coraz częściej lepiej wychodzi przekaźnik bistabilny lub sterowanie inteligentne, bo upraszcza okablowanie i daje większą elastyczność. I właśnie o tym warto pamiętać przy remoncie, kiedy w grę wchodzą nie tylko funkcje, ale też koszty.

Ile to kosztuje i co opłaca się przy remoncie

Na rynku mechanizm schodowy kupisz zwykle za około 11-20 zł w prostszych seriach, a popularne modele mieszczą się najczęściej w okolicach 17-30 zł. Łącznik krzyżowy jest z reguły trochę droższy, ale nadal pozostaje w zasięgu typowego remontu: od około 14-16 zł za prostsze warianty do 25-35 zł za lepsze serie. W wersjach designerskich albo z rozbudowaną ramką cena potrafi podskoczyć jeszcze wyżej.

W remontach często wygrywa nie najtańszy osprzęt, tylko ten, który da się sensownie wpiąć w istniejącą instalację. Jeśli przewody są już położone pod klasyczny układ, dokładanie krzyżowego bywa rozsądne. Jeśli jednak w puszkach brakuje żył albo chcesz sterować światłem z wielu miejsc, przekaźnik bistabilny potrafi być bardziej opłacalny niż dokładanie kolejnych łączników i przerabianie pół ściany.

Przekaźnik bistabilny to po prostu moduł, który zmienia stan po krótkim impulsie i pozostaje w tym stanie do kolejnego impulsu. W praktyce daje możliwość sterowania jednym światłem z wielu przycisków chwilowych. To dobre wyjście tam, gdzie klasyczny układ schodowo-krzyżowy robi się zbyt rozbudowany albo zbyt trudny do serwisu. Z takiego kompromisu korzysta się coraz częściej, zwłaszcza przy modernizacji starszych domów.

Najczęstsze błędy przy wyborze i montażu

Najbardziej kosztowny błąd jest banalny: kupowanie osprzętu bez sprawdzenia, co już jest w ścianie. Sam wygląd klawisza nic nie mówi, bo schodowy i krzyżowy mogą być identyczne od frontu. Liczy się mechanizm i liczba zacisków, a tego nie widać po samej ramce.

• Mylenie funkcji - krzyżowy nie zastąpi schodowego i odwrotnie.
• Za mało żył w kablu - układ nie zadziała, jeśli instalacja nie jest przygotowana pod konkretny schemat.
• Zbyt płytka puszka - przy gęstym okablowaniu brakuje miejsca na wygodne ułożenie przewodów.
• Brak planu na więcej punktów - dokładanie kolejnych łączników bez analizy całej trasy światła tylko utrudnia sprawę.
• Łączenie przypadkowych serii osprzętu - czasem mechanizm pasuje elektrycznie, ale ramki i osadzanie już nie.
• Praca pod napięciem - przy instalacji to nadal najgłupszy i najniebezpieczniejszy skrót.

Jeśli mam wskazać jedną rzecz, która najczęściej psuje taki projekt, to będzie nią brak wcześniejszego planu. Ludzie kupują łączniki, a dopiero potem patrzą, że w puszce nie ma odpowiednich przewodów albo że układ w ogóle wymaga innego podejścia. Dlatego przed zakupem sprawdzam nie tylko serię osprzętu, ale też długość i układ trasy, którą światło ma być sterowane.

Co bym sprawdził przed zakupem osprzętu do schodów, korytarza albo dojścia do ogrodu

Gdybym dziś miał dobrać osprzęt do konkretnego domu, zacząłbym od prostych pytań. Ile dokładnie ma być punktów sterowania? Czy instalacja jest nowa, czy modernizowana? Czy w ścianach mam już odpowiednie przewody, czy będę musiał robić większą przeróbkę? Dopiero potem wybierałbym między klasycznym układem schodowym, schodowo-krzyżowym albo przekaźnikiem bistabilnym.

• Do 2 punktów - schodowy jest najrozsądniejszy.
• Do 3 punktów - układ schodowy z jednym krzyżowym pozostaje prosty i czytelny.
• Więcej niż 3 punkty - warto rozważyć, czy klasyczny osprzęt nadal ma sens.
• Przy remoncie - sprawdź liczbę żył w istniejących przewodach, zanim zamówisz cokolwiek.
• Przy strefach zewnętrznych - pamiętaj o odpowiedniej obudowie i warunkach montażu, bo sam schemat sterowania to nie wszystko.

W praktyce dobrze dobrany łącznik nie zwraca na siebie uwagi, bo po prostu działa. I właśnie o to chodzi: światło ma zapalać się tam, gdzie stoi ręka, a nie tam, gdzie akurat doprowadził je przypadek. Jeśli zachowasz tę zasadę, łatwiej unikniesz pomyłki między schodowym a krzyżowym i dobierzesz rozwiązanie, które będzie wygodne także po zakończeniu remontu.
